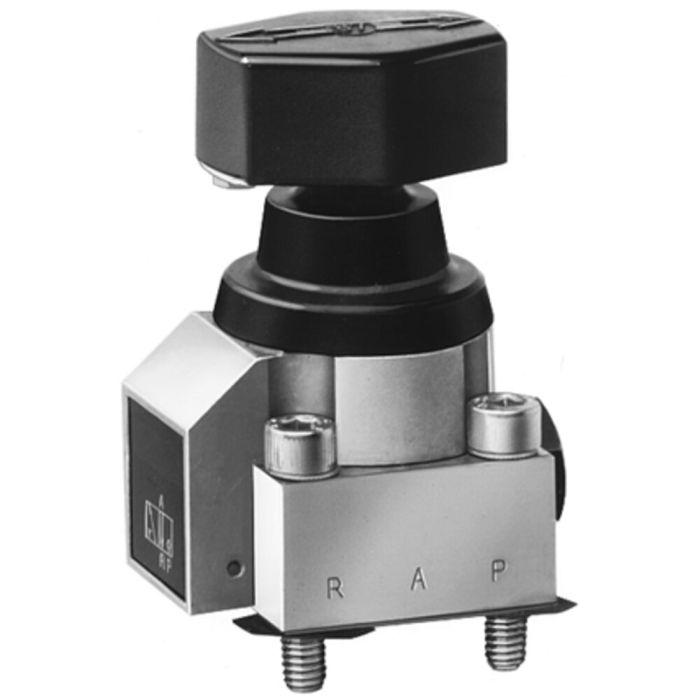

Válvula direccional de control manual 2/2
Aplicación:
Con la válvula direccional de asiento 2/2 se puede abrir y cerrar una conexión de aceite.
Características:
Perfectamente estanca mediante asientos de bolas. Estanqueidad de lasconexiones de aceite de la parte inferior de la válvula mediante juntas tóricas. La válvula direccional de asiento dispone de una compensación hidráulica de presión así como de una superposición de conmutación.
Nota:
El sentido del fluido debe realizarse sólo en la dirección indicada por la flecha, según el símbolo gráfico de contactos y de dispositivos de conmutación. Se puede escoger la posición de montaje que se desee. Aceite hidráulico HLP o HLPD según DIN 51524 parte 2.
| Nº de pedido | 181214 |
|---|---|
| Tipo de producto | Válvula direccional de control manual |
| Presión efectiva máx. [bar] | 500 |
| Conexión de aceite | Junta tórica |
| Ejecución | 2/2 |
| Caudal volumétrico [l/min] | 12 |
