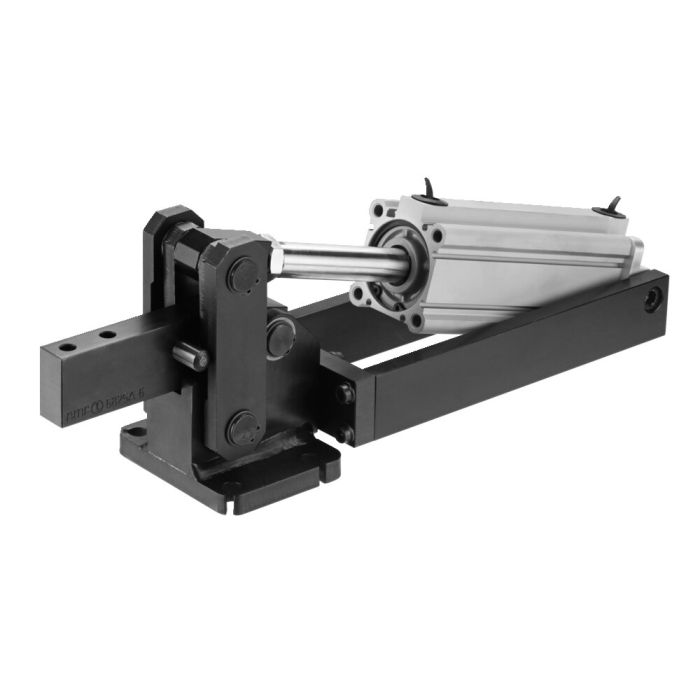

Sauterelle pneumatique lourde
Utilisation:
La détection de la position ouverte ou fermée peut être effectuée électriquement, ce qui facilite l'intégration dans des montages. Ces sauterelles pneumatiques sont de haute qualité. Elles sont prévues pour des machines transfert et des machines spéciales.
Remarque:
Ces sauterelles sont également livrables en version hydraulique sous la référence AMF N° 6960C. A votre demande nous pourrons vous faire parvenir le catalogue «Systèmes de bridage hydraulique».
Des capteurs de proximité adaptés pour l'interrogation de la position de fin de course sont disponibles sous la réf. 392241. Modèle : câble PUR de 0,3 mm avec raccordement enfichable M8 et écrou moleté rotatif.
Fonction de commutation : contact normalement fermé. Sortie : PNP.
F3 et F4 = forces de serrage max. accessibles à 6 bar.
Vn = consommation d'air en dm³ à 6 bar pour un aller et retour du vérin.
| N° de commande | 559771 |
|---|---|
| Type de produit | Sauterelle verticale |
| Force de serrage max. [kN] | 30 |
| Größe Schnellspanner | 8 |
| Matière | Acier, bruni |
| Caractéristiques spéciales | Modèle lourd |
