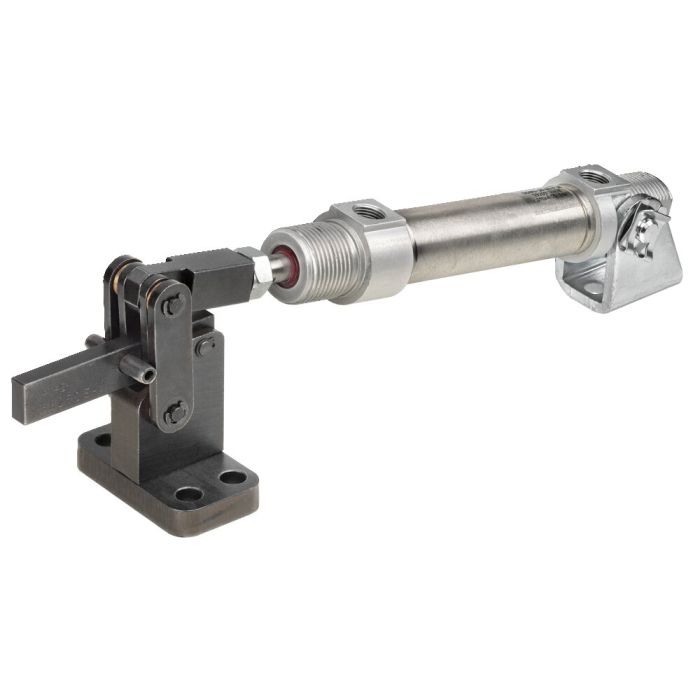

Sauterelle pneumatique lourde
Utilisation:
La détection de la position ouverte ou fermée peut être effectuée électriquement, ce qui facilite l'intégration dans des montages. Ces sauterelles pneumatiques sont de haute qualité. Elles sont prévues pour des machines transfert et des machines spéciales.
Remarque:
Le capteur correspondant pour la détection des fins de course et le kit de fixation doivent faire l'objet d'une demande séparée.
F3 et F4 = forces de serrage max. accessibles à 6 bar.
Vn = consommation d'air en dm³ à 6 bar pour un aller et retour du vérin.
Le Ø de piston détermine la force d'actionnement F5 avec une pression de 6 bar.
| N° de commande | 92122 |
|---|---|
| Type de produit | Sauterelle verticale |
| Force de serrage max. [kN] | 1.2 |
| Größe Schnellspanner | 1 |
| Matière | Acier, bruni |
| Caractéristiques spéciales | Modèle lourd |
