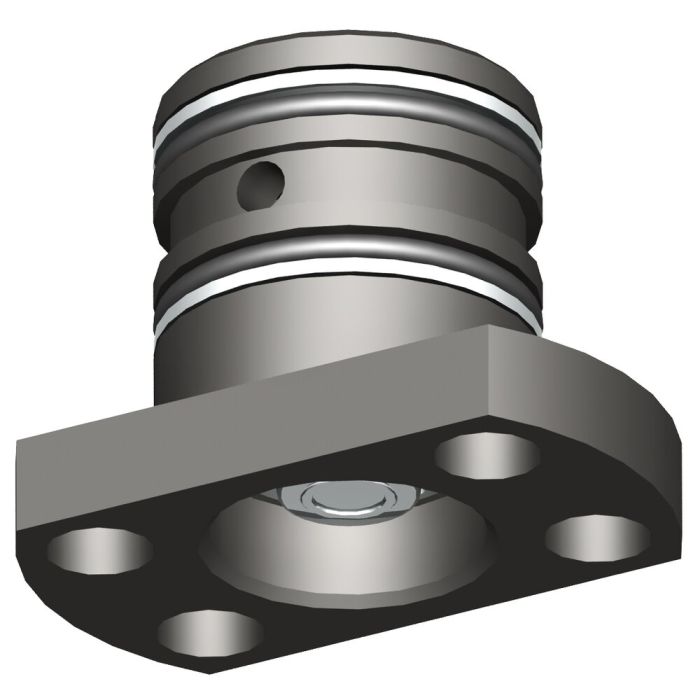

Adaptador de la boquilla de acoplamiento

Aplicación:
La boquilla de acoplamiento adaptadora es la contrapieza del mecanismo de acoplamiento y se coloca en la placa intercambiable, en la cual también se encuentran los pernos de sujeción. Los acoplamientos permiten transferir sin pérdidas medios líquidos y gaseosos y están adaptados a la altura de los módulos de fijación integrados.

Nota:
Las carcasas de ambas piezas tienen que ser guiadas cuando la distancia entre las superficies frontales de sellado es de 2-3 mm. Esta función corresponde al adaptador de la boquilla de acoplamiento mediante la función de centrado. El medio se puede transferir desde arriba mediante una conexión por tubo /racor o conexión por junta tórica. No se debe sobrepasar la tolerancia de posicionamiento radial (+/- 0,2 mm). Los acoplamientos sólo se pueden acoplar en posición sin presión. Se debe tener en cuenta la fuerza de acoplamiento resultante de la presión hidráulica según la fórmula F[N] = 15,4 x p [bar] entre la boquilla de acoplamiento y el dispositivo.
