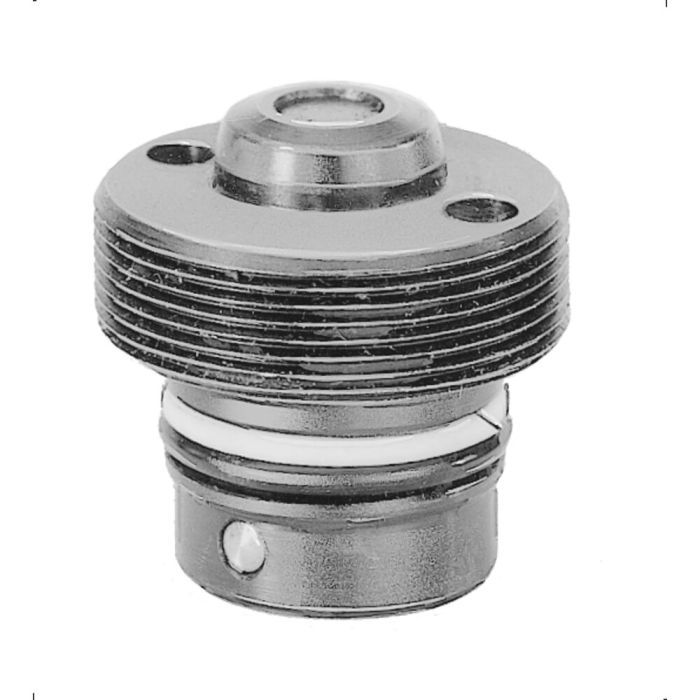

Boquilla de acoplamiento enroscable
Aplicación:
Los dispositivos de acoplamiento sirven para la transmisión de medios fluidos o gaseosos libre de fugas y conductos.
Nota:
El dispositivo y la boquilla de acoplamiento tienen que ser guiadas cuando la distancia entre las superficies frontales de sellado es de 2-3 mm. No se debe sobrepasar la tolerancia de posicionamiento radial (+/- 0,2 mm). Los acoplamientos sólo se pueden acoplar en posición sin presión. Se debe tener en cuenta la fuerza de acoplamiento resultante de la presión hidráulica según la fórmula F[N] = 15,4 x p [bar] entre la boquilla de acoplamiento y el dispositivo.
| Nº de pedido | 430058 |
|---|---|
| Tipo de producto | Módulos de fijación enroscables, Módulos de fijación para estructura, Estación tensora |
| Modo de funcionamiento | Neumático, Hidráulico |
| Tamaño módulo de fijación | 5, 10, 20, 40, 140/141, 150/151, 250/251, 260, 270 |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
- Adaptador del dispositivo de acoplamiento Nr. 424002 Adecuado para módulo de fijación enroscable nº 6151HA / 6151L, tamaño 20
- Adaptador de la boquilla de acoplamiento Nr. 424242 Adecuado para dispositivo de acoplamiento nº 6370ZMMG / ZMM
