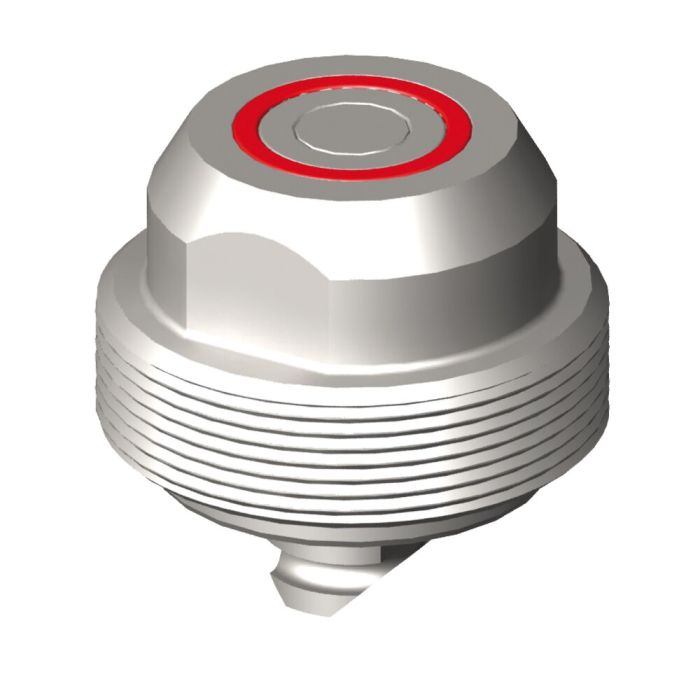

Dispositivo de acoplamiento enroscable
Aplicación:
Los dispositivos de acoplamiento sirven para la transmisión de medios fluidos o gaseosos libre de fugas y se ajustan a la altura de la tapa del módulo de fijación para instalación.
Nota:
El dispositivo y la boquilla de acoplamiento tienen que ser guiadas cuando la distancia entre las superficies frontales de sellado es de 2-3 mm. No se debe sobrepasar la tolerancia de posicionamiento radial (+/- 0,2 mm). Los acoplamientos sólo se pueden acoplar en posición sin presión. Se debe tener en cuenta la fuerza de acoplamiento resultante de la presión hidráulica según la fórmula F[N] = 15,4 x p [bar] entre la boquilla de acoplamiento y el dispositivo.
| Nº de pedido | 424267 |
|---|---|
| Tipo de producto | Módulos de fijación enroscables |
| Modo de funcionamiento | Neumático, Hidráulico |
| Tamaño módulo de fijación | 10 |
