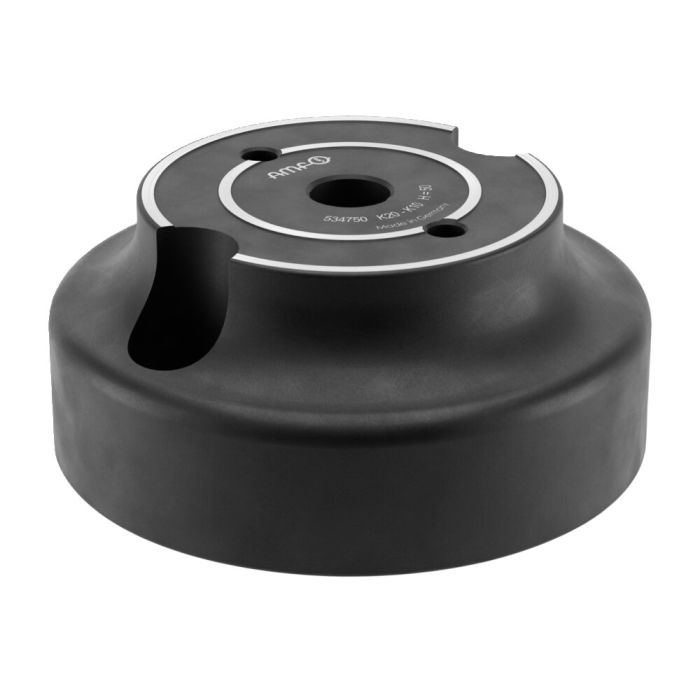

Adaptador para la reducción de KH20, KP20, KP10.3 a B10
Aplicación:
El elemento adaptador se utiliza para reducir de los módulos de tamaño KH20, KP20 y KP10.3 a un elemento intermedio de tamaño B10. Se pueden adaptar elementos intermedios o elementos de montaje.
Este sistema de sujeción se puede utilizar para colocar piezas en la máquina a la altura necesaria para el mecanizado en 5 lados o para fijar piezas con rapidez y seguridad de forma escalonada y a diferentes alturas de sujeción en la mesa de la máquina.
Nota:
Números de pedido de los casquillos de centraje:
- Ø15: n.º de pedido 535732
- Ø16: n.º de pedido 78006
- Ø22: n.º de pedido 78238
Los tornillos de fijación están incluidos en el suministro.
Ventajas:
Fijación sencilla, rápida y flexible de piezas con contornos difíciles en la mesa de la máquina. Especialmente apropiado para ajustar piezas o dispositivos de sujeción a la altura de mecanizado requerida y fijarlos con seguridad en la máquina-herramienta.
| Nº de pedido | 534750 |
|---|---|
| Tipo de producto | Sistema modular de sujeción del punto cero |
| Modo de funcionamiento | Neumático, Hidráulico |
| Tamaño módulo de fijación | 10 |
