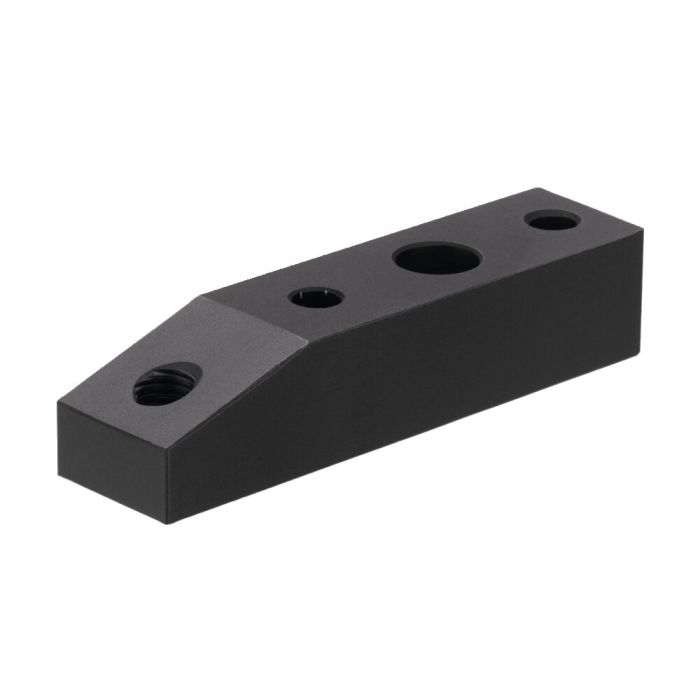

Brazo de sujeción

Para grapas giratorias con protección contra soldadura n° 6829W, tamaño 50

Nº de pedido

91603

Nº de pedido	Tamaño	C	ØD	ØD2	E	F	H	I	L	m	L2	N	ØW	Peso [g]
91603	50	25	12,5	6,4	23,25	65,0	12,0	25	105,0	M10	46,5	10	20	144
91629	63	25	12,5	6,4	29,75	72,5	12,0	25	120,0	M10	59,5	10	20	168
91678	25	16	8,3	4,8	16,00	32,0	5,5	14	63,5	M6	32,0	7	12	36
91694	32	22	10,5	5,7	20,70	45,0	9,0	18	80,0	M8	41,3	10	16	83
91751	40	22	10,5	6,4	20,70	45,0	9,0	22	82,0	M8	41,4	10	16	84
