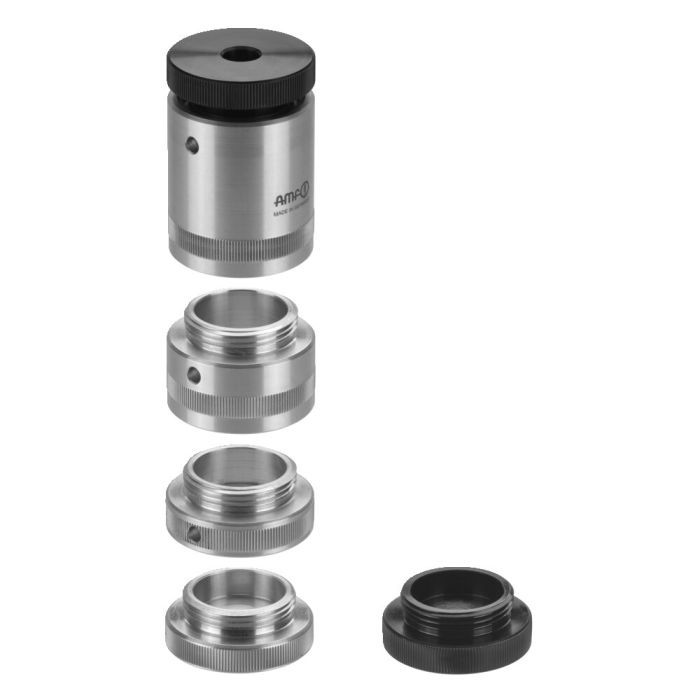

Calzo de rosca de aluminio con protección contra virutas
Aplicación:
Los calzos de rosca con pie magnético de AMF han sido construidos para una aplicación horizontal y vertical. El imán permanente permite un posicionamiento exacto y permanente de la pieza en posición vertical.
Nota:
F máx. garantizado hasta una altura total máx. de 350 mm, para alturas superiores existe peligro de acodamiento.
Suplementos adecuados: n.°. 6440, 6440G, 6441, 6442, 6442G/M10, 6443/14 y 6445
Soporte inferior adecuado: n.° 6400FB, 6400FY
¡No ajustar el calzo bajo carga!
Ventajas:
El calzo de rosca está protegido por el raspador para impedir la entrada de virutas. Posibilidad de construcción modular con elementos intermedios de aluminio 6401Z.
| Nº de pedido | 72371 |
|---|---|
| Tipo de producto | Calzos de rosca |
| Altura mín. [mm] | 75 |
| Altura máx. [mm] | 125 |
| Fuerza de apoyo máx. [kN] | 30 |
| Características especiales | Con protección contra virutas |
