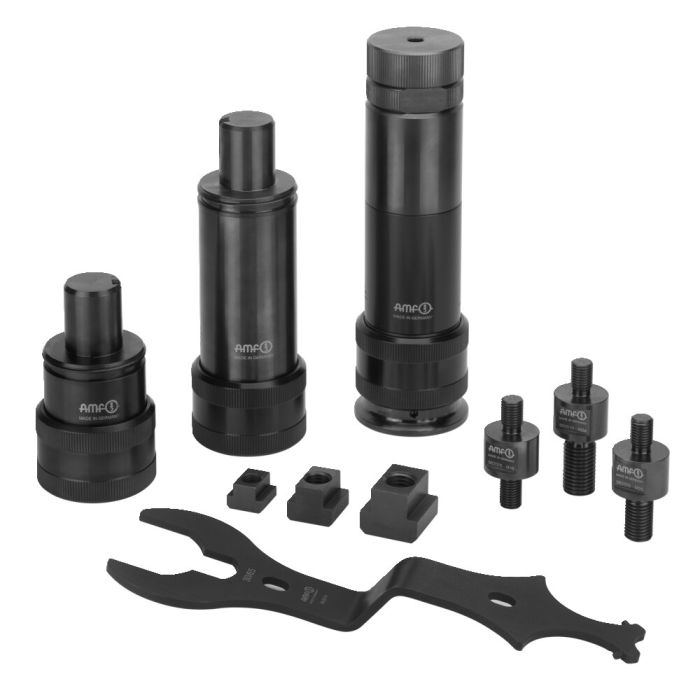

Calzo de rosca, modular
Aplicación:
Apto para uso en ranuras en T y placas de montaje con retícula mediante adaptadores atornillados al elemento de base. Los diferentes elementos se ensamblan y unen de forma segura mediante un anillo roscado. El anillo roscado no debe ajustarse bajo carga. La herramienta de montaje permite manejar los elementos de cabeza y de base, así como los adaptadores roscados.
Nota:
- La construcción modular permite usar diferentes elementos de cabeza e intermedios. De este modo es posible una altura máxima (con elemento de base 6425FG o 6425FY) de 1626 mm con una fuerza de apoyo admisible de 60 kN, con fuerzas superiores existe riesgo de acodamiento.
- No ajustar bajo carga.
Ventajas:
- La altura máxima de 1626 mm puede alcanzarse de forma continua y cubriendo la altura (con elementos de base 6425FG o 6425FY).
- Los puntos de unión están protegidos contra suciedad.
- Manipulación mejorada mediante elementos individuales.
- Ahorro de tiempo de preparación mediante flexibilidad de piezas.
- Optimización del stock de almacén.
| Nº de pedido | 562000 |
|---|---|
| Tipo de producto | Calzo de rosca modular |
| Altura mín. [mm] | 306 |
| Altura máx. [mm] | 706 |
| Fuerza de apoyo máx. [kN] | 60 |
| Características especiales | Juego |
