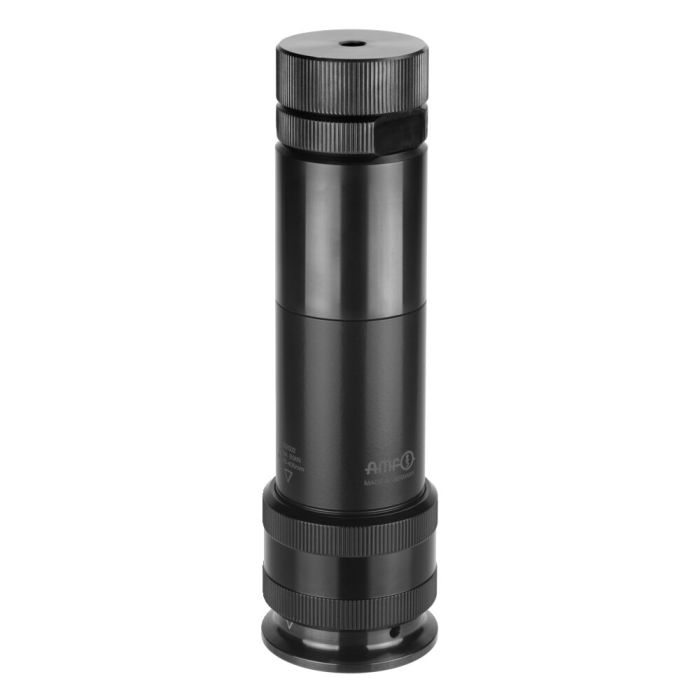

Elemento de calzo de tornillo con rosca trapezoidal y elemento de base 6425FB
Aplicación:
Apto para uso en ranuras en T y placas de montaje con retícula mediante adaptadores atornillados al elemento de base. Los diferentes elementos se ensamblan y unen de forma segura mediante un anillo roscado. La herramienta de montaje permite manejar la contratuerca y el elemento de base, así como los adaptadores roscados.
Nota:
- La utilización como elemento de cabeza en el calzo modular permite alcanzar una altura máxima de 1626 mm con una fuerza de apoyo admisible de 60 kN. Con fuerzas mayores existe peligro de acodamiento.
- No ajustar bajo carga.
Ventajas:
- Utilización modular.
| Nº de pedido | 562002 |
|---|---|
| Tipo de producto | Calzo de rosca modular |
| Altura mín. [mm] | 306 |
| Altura máx. [mm] | 406 |
| Fuerza de apoyo máx. [kN] | 60 |
