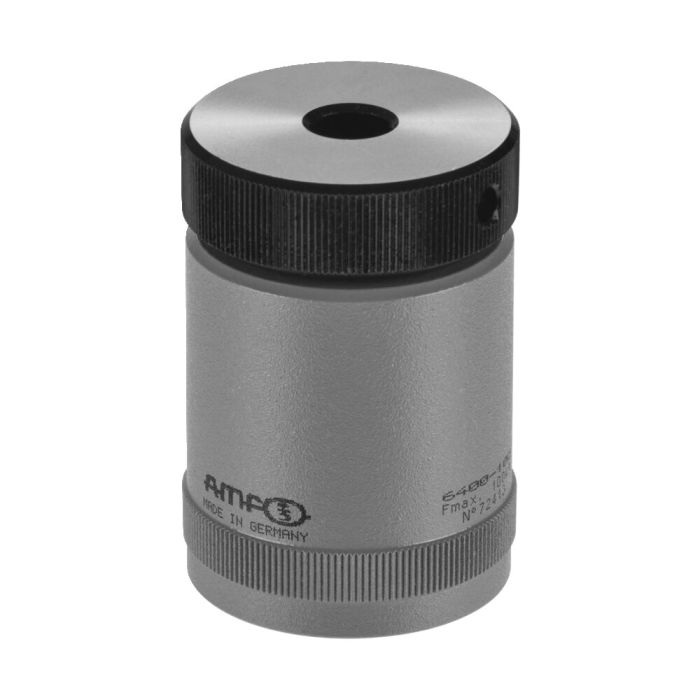

Calzos de rosca con superficie de apoyo plana
Aplicación:
Los tamaños 52-100 son adecuados para bridas de sujeción con una anchura de ranura de 14-22 mm. Los calzos de altura variable nº 6430S son un buen complemento para grandes alturas de fijación. Los tamaños 140-300 son adecuados para bridas de sujeción con una anchura de ranura de 20-40 mm. Los calzos de altura variable nº 6435S son un buen complemento para grandes alturas de fijación. Empleando las bridas DIN 6315B, 6315C y 6315GN desde una anchura de ranura de 26 mm aconsejamos, el suplemento de fijación n° 6443. Los tamaños 200-300 se emplean para apoyar piezas grandes.
Nota:
Tamaño 50 sin agujero de centraje Ø 12 / M10 mm. Tamaños 200, 210 y 300 sin rosca M10. Los suplementos adecuados para los calzos de los tamaños 52-280 son los n° 6440, 6441, 6442, 6443 y 6445. El suplemento inferior adecuado para los tamaños 52-100 es el n° 6442 o 6442G.
¡No ajustar el calzo de rosca bajo carga!
Ventajas:
- Estructura modular de tamaños 52, 70, 100 posible con elementos intermedios 6400Z
- Protección anticorrosión mejorada, husillo pavonado
| Nº de pedido | 72421 |
|---|---|
| Tipo de producto | Calzos de rosca |
| Altura mín. [mm] | 100 |
| Altura máx. [mm] | 140 |
| Fuerza de apoyo máx. [kN] | 120 |
