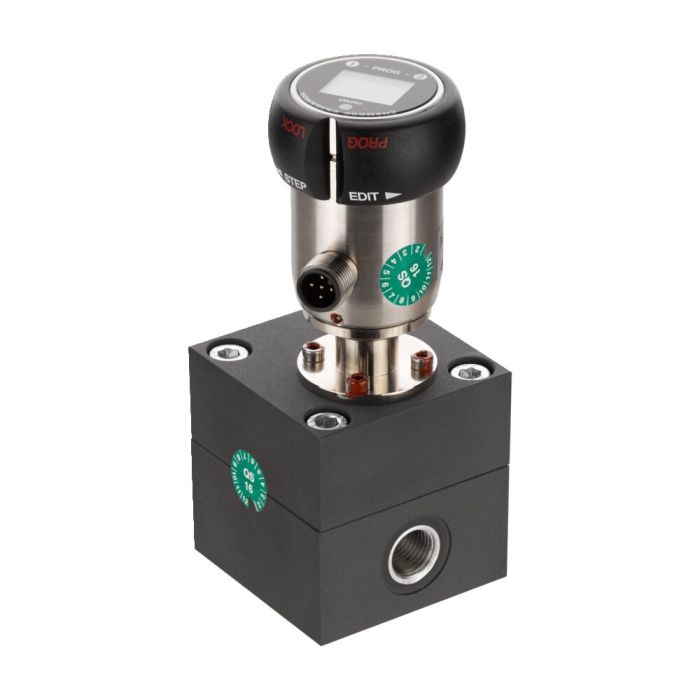

Caudalómetro
Acabado:
Caudalómetro para caudal volumétrico 0,02 - 2,0 l/min incl. 5 metros de cable de conexión.
Datos técnicos:
Amplitud nominal: DN008
Conexión: rosca interior G1/4
Resistencia a la presión: PN 200
Rango de medición: 0,02 - 2,0 l/min
Temperatura del medio: - 25 .. + 80 °C
Temperatura ambiente: - 20 .. + 70 °C
Programación: mediante Stellring POM
Conexión eléctrica: enchufe redondo M12 x 1, 5 polos
Alimentación de tensión: 18 .. 30 V DC
Tipo de protección: IP 67
Histéresis: ajustable
Pantalla: LCD Display + LED
Aplicación:
Gracias a una resolución de medición muy precisa de esta unidad se puede comprobar o supervisar si el sistema de sujeción de punto cero se encuentra en estado abierto o cerrado.
El caudalómetro de rueda dentada mide el flujo hidráulico en los conductos de conexión de los sistemas de sujeción de punto cero AMF para la automatización y emite una señal de salida tras alcanzar el valor umbral preajustado.
| Nº de pedido | 553154 |
|---|---|
| Tipo de producto | Einbau-Spannmodul |
| Modo de funcionamiento | Hidráulico |
| Tamaño módulo de fijación | 5, 10, 20, 40, 150/151 |
| Consulta de automatización | Verriergelungskontrolle, Control de apertura, Control de apoyo, Detección del perno de sujeción, Soporte de isla, Detección de sensor |
