Unidad de sensor neumática, Módulo de mando y control
Acabado:

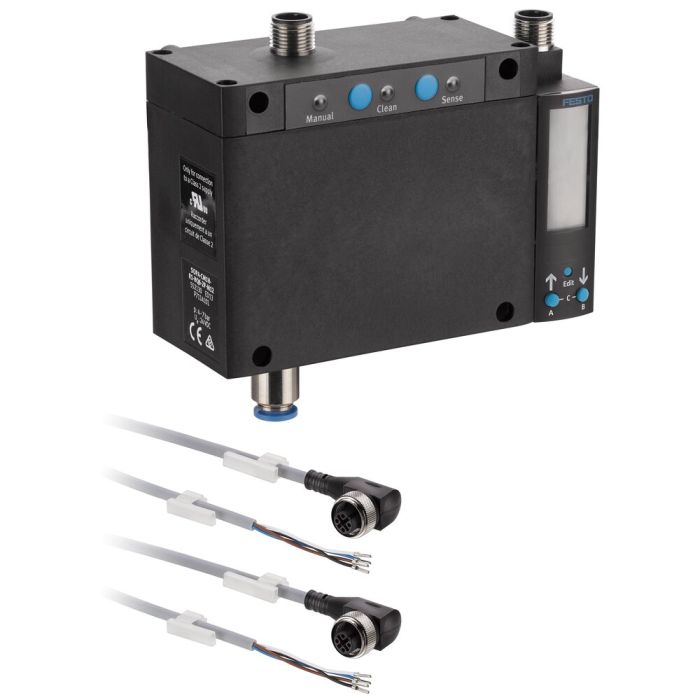

Unidad de sensor neumático, un módulo sensor premontado con pantalla LCD integrada para la indicación del estado de funcionamiento y dos cables de conexión de 5 metros cada uno y extremo abierto por un lado.
Datos técnicos de cada módulo sensor:
Alcance de medición de distancias: 0,02 - 0,2 mm
Conexión neumática: Q6 conexión enchufable 6 mm
Salida eléctrica: 2 salidas de conmutación PNP
Conexión eléctrica: conector M12, codificación A
Aplicación:
Unidad de sensor neumático para la consulta y supervisión de estado de los sistemas de fijación de punto cero AMF para la automatización. Los puntos de conmutación de los módulos de sensor son aceptados directamente a través del proceso Teach-In y pueden ser ajustados a continuación con precisión y adaptados manualmente a las exigencias individuales.
Nota:
Se pueden montar y conectar un máximo de cuatro módulos de sensor en cada módulo de control.
La longitud del tubo hasta el módulo sensor no debe superar los 30 metros.
| Nº de pedido | 553182 |
|---|---|
| Tipo de producto | Módulos de fijación enroscables, Módulos de fijación para estructura |
| Modo de funcionamiento | Neumático |
| Tamaño módulo de fijación | 5, 10, 20, 40, 150/151 |
| Consulta de automatización | Control de bloqueo, Control de apertura, Control de apoyo, Detección del perno de sujeción, Suporte de interoperacionalidade, Detección de sensor |
