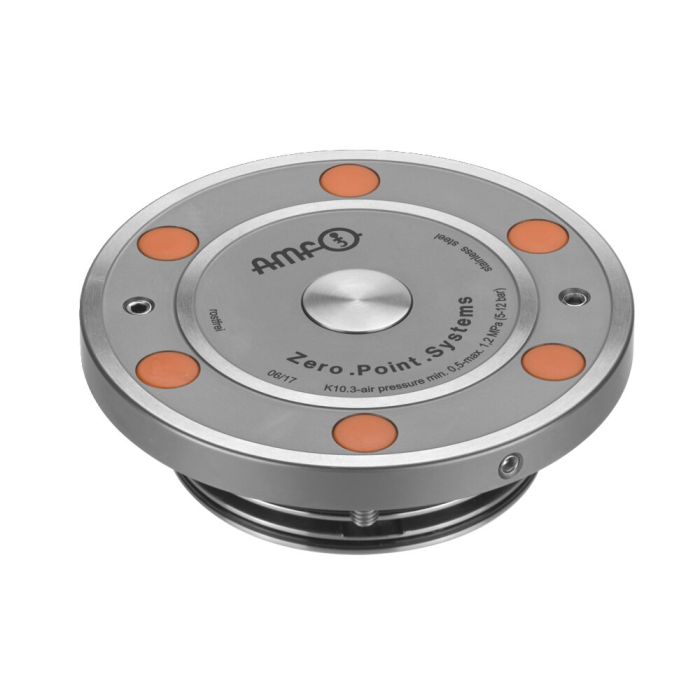

Módulo de fijación enroscable con cierre central para soluciones de automatización
Aplicación:
Sistema de sujeción de punto cero para soluciones de automatización, para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material.
Nota:
Cierre central accionado por fuerza de resorte para proteger el módulo de fijación. La fijación y el montaje del perno de sujeción se realiza a través de un tornillo de cabeza avellanada DIN ISO M8. Control de apoyo a través de la función de soplado: presión dinámica con placa intercambiable colocada. El módulo de fijación se abre neumáticamente y se enclava mecánicamente mediante fuerza de resorte. Es posible desacoplar el conducto de presión en cualquier momento (el módulo de fijación está fijado sin presión).
El módulo de sujeción dispone de tres conexiones:
1 = apertura neum.
3 = soplado neumático
5 = ventilar
* Tenga en cuenta las instrucciones de montaje.
Sobre demanda:
- Esquemas de montaje
| Nº de pedido | 559390 |
|---|---|
| Tipo de producto | Módulos de fijación enroscables |
| Modo de funcionamiento | Neumático |
| Tamaño módulo de fijación | 10 |
| Fuerza de sujeción [kN] | 25 |
| Fuerza de cierre/alimentación [kN] | 10 |
| Consulta de automatización | Control de apoyo |
| Características especiales | Con cierre central |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
