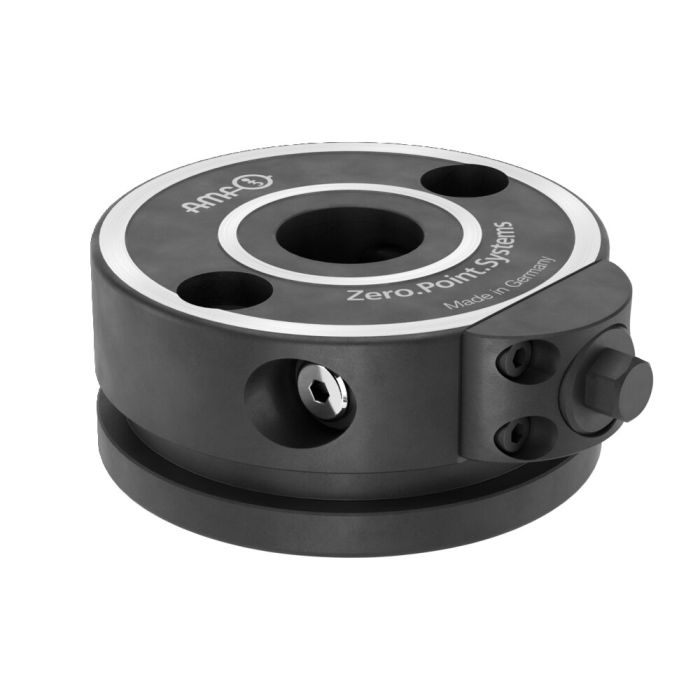

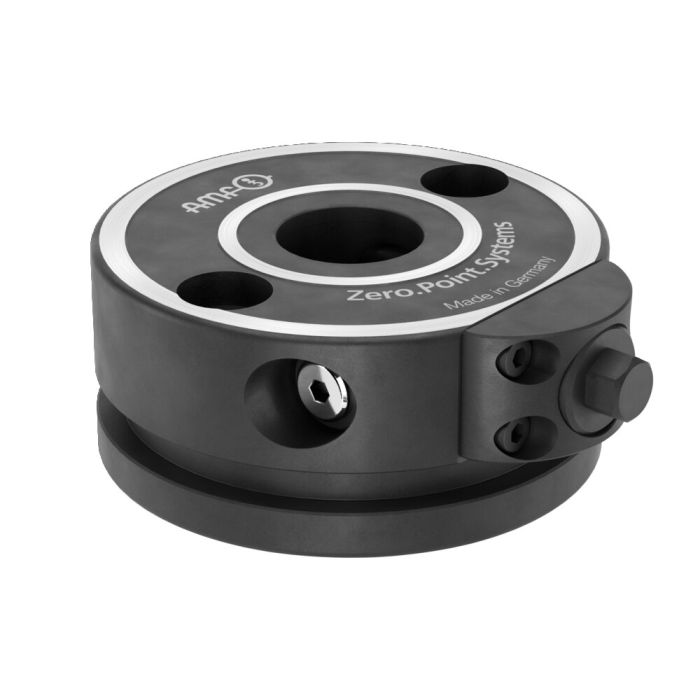

Módulo de fijación, mecánico

Aplicación:
Sistema mecánico de fijación en punto cero para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material. Especialmente adecuado para el montaje modular de soluciones de fijación con el sistema de fijación en punto cero.

Nota:
El módulo de sujeción mecánica para estructura tiene elevadas fuerzas de sujeción, de alimentación y de cierre.
El borde de sujeción circundante permite posicionar el módulo de sujeción en la mesa de la máquina y fijarlo con elementos mecánicos de sujeción.
En la parte inferior se ha dispuesto un orificio de posicionamiento para casquillos de marcado y un agujero pasante para la sujeción con el tornillo de cabeza avellanada en placas de montaje (tenga en cuenta la fuerza máx. de atornillado admisible). El módulo también dispone de un orificio de alojamiento para el perno de sujeción 20 en el módulo.

Perno de sujeción: En función de cada aplicación, se puede utilizar el perno de sujeción de punto cero, de espada o de dimensión inferior (sin marcación de color). El módulo de sujeción BM10 solo puede ser usado con el perno de sujeción de tamaño 10 en el modelo M8, el BM20 solo con el perno de sujeción tamaño 20 en el modelo M12.

Los tornillos de sujeción están incluidos en el volumen de suministro.

Este módulo de sujeción se puede utilizar a una temperatura ambiente de hasta 200°C.
* Tenga en cuenta las instrucciones de montaje.
