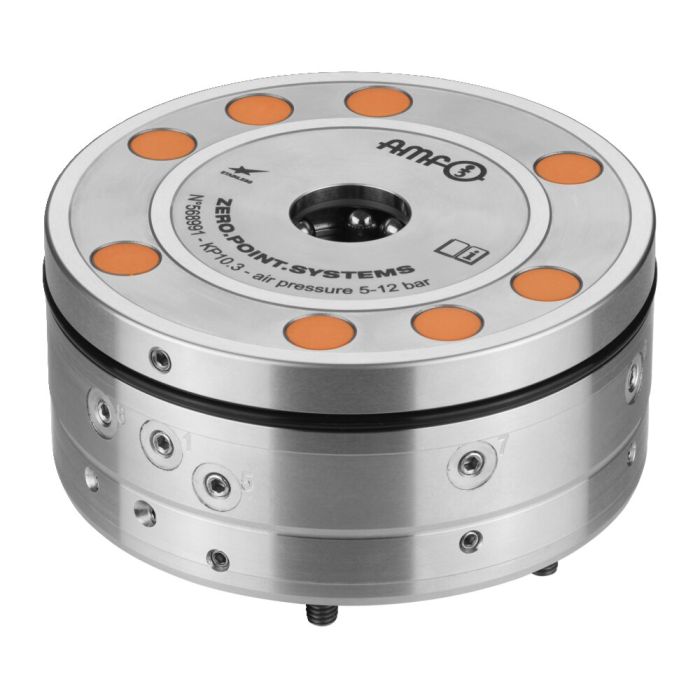

Módulo tensor, versión de brida
Aplicación:
Sistema de sujeción de punto cero para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material. Las tuberías de alimentación neumática pueden conectarse en el lateral o en el suelo mediante roscas M5. El aire también se puede alimentar a través del suelo mediante las juntas tóricas incluidas en el suministro. El módulo de sujeción puede montarse sobre una placa utilizando el casquillo de centraje 6210-15-01 o empotrarse a 3 profundidades diferentes.
Nota:
Comprobación del soporte: presión dinámica cuando la placa intercambiable está colocada, caudal cuando no hay placa intercambiable colocada.
El módulo de sujeción integrado se abre neumáticamente (1) y se bloquea mecánicamente mediante fuerza de resorte. Es posible desacoplar la tubería de presión en cualquier momento (el módulo está fijado sin presión).
La brida dispone de tres conexiones utilizables:
1 = apertura neum.
3 = soplado neumático y control neumático de apoyo
5 = ventilación
* Tenga en cuenta las instrucciones de montaje.
Sobre demanda:
- Esquemas de montaje
| Nº de pedido | 568991 |
|---|---|
| Tipo de producto | Módulos de fijación enroscables |
| Modo de funcionamiento | Neumático |
| Tamaño módulo de fijación | 10 |
| Fuerza de sujeción [kN] | 25 |
| Fuerza de cierre/alimentación [kN] | 10 |
| Consulta de automatización | Control de apoyo |
| Características especiales | Versión de brida |
