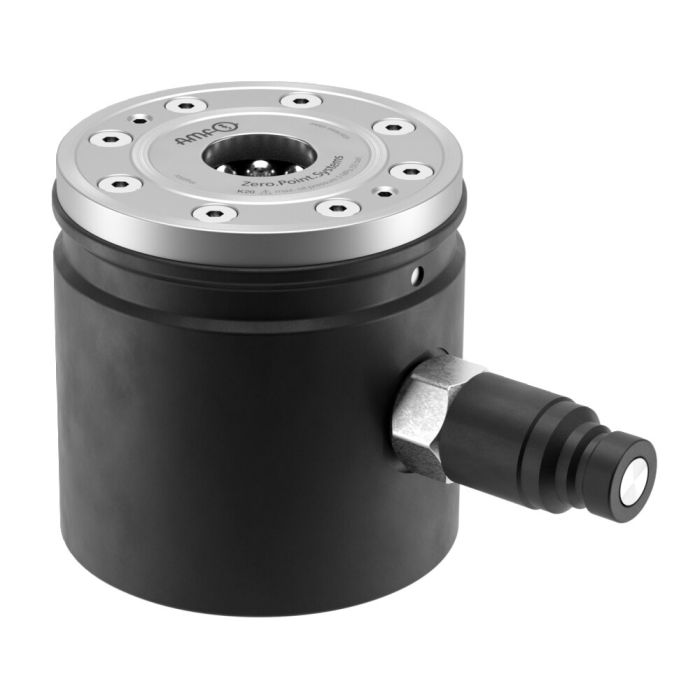

Elemento de montaje BH10 y BH20, hidráulico
Aplicación:
El elemento de montaje se utiliza para fijar de forma repetida y exacta piezas o dispositivos directamente en los módulos de fijación hidráulicos BH10 o BH20 mediante pernos de sujeción.
Este sistema de sujeción se puede utilizar para colocar piezas en la máquina a la altura necesaria para el mecanizado en cinco lados o para fijar piezas con rapidez y seguridad de forma escalonada y a diferentes alturas de sujeción en la mesa de la máquina.
Nota:
Números de pedido de los casquillos de centraje
- Ø 15 mm: 535732
- Ø 16 mm: 78006
El acoplamiento rápido hidráulico, en versión de enchufe, y el tornillo de fijación están incluidos en el suministro.
* Tenga en cuenta, por favor, las instrucciones de montaje.
Ventajas:
Fijación sencilla, rápida y flexible de piezas con contornos difíciles en la mesa de la máquina. Especialmente apropiado para ajustar piezas o dispositivos de sujeción a la altura de mecanizado requerida y fijarlos con seguridad en la máquina-herramienta.
| Nº de pedido | 534883 |
|---|---|
| Tipo de producto | Sistema modular de sujeción del punto cero |
| Modo de funcionamiento | Hidráulico |
| Tamaño módulo de fijación | 10 |
| Fuerza de sujeción [kN] | 14 |
| Fuerza de cierre/alimentación [kN] | 10 |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
- Perno de sujeción tamaño 10 para tornillo de retención M10 Nr. 554936 Para módulos de fijación tamaño 10, perno de sujeción de punto cero
- Disco cobertor para módulo de fijación Nr. 550283 Adecuados para módulos de fijación para instalación y estructura, tamaño 10
- Módulo de fijación enroscable para soluciones de automatización Nr. 550261 Apertura neumática, tamaño KP10.3, con control de bloqueo, control de apertura, control de apoyo, detección del perno de sujeció y soporte de isla
- Módulo de sujeción con detección de sensor para apertura y bloqueo Nr. 552963 Apertura neumática, tamaño KP10, es necesario un reajuste
