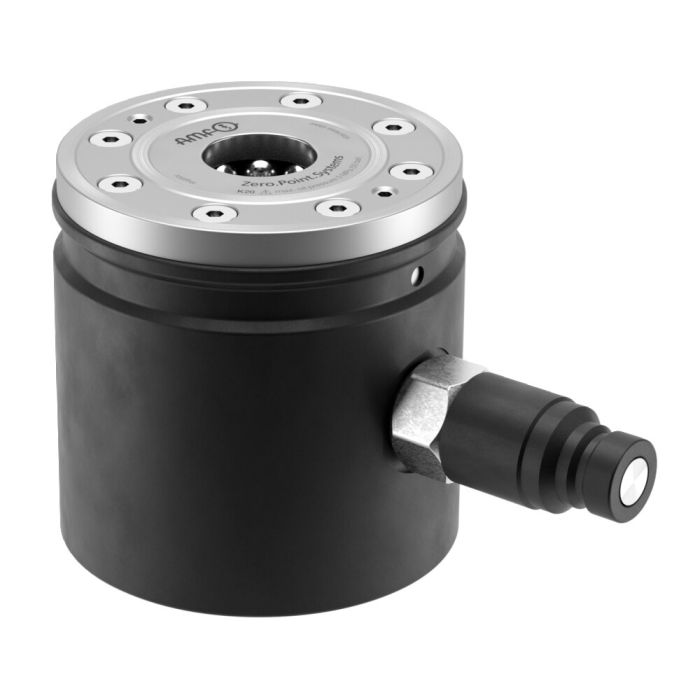

Elemento de montaje BH10 y BH20, hidráulico
Aplicación:
El elemento de montaje se utiliza para fijar de forma repetida y exacta piezas o dispositivos directamente en los módulos de fijación hidráulicos BH10 o BH20 mediante pernos de sujeción.
Este sistema de sujeción se puede utilizar para colocar piezas en la máquina a la altura necesaria para el mecanizado en cinco lados o para fijar piezas con rapidez y seguridad de forma escalonada y a diferentes alturas de sujeción en la mesa de la máquina.
Nota:
Números de pedido de los casquillos de centraje
- Ø 15 mm: 535732
- Ø 16 mm: 78006
El acoplamiento rápido hidráulico, en versión de enchufe, y el tornillo de fijación están incluidos en el suministro.
* Tenga en cuenta, por favor, las instrucciones de montaje.
Ventajas:
Fijación sencilla, rápida y flexible de piezas con contornos difíciles en la mesa de la máquina. Especialmente apropiado para ajustar piezas o dispositivos de sujeción a la altura de mecanizado requerida y fijarlos con seguridad en la máquina-herramienta.
| Nº de pedido | 534800 |
|---|---|
| Tipo de producto | Sistema modular de sujeción del punto cero |
| Modo de funcionamiento | Hidráulico |
| Tamaño módulo de fijación | 20 |
| Fuerza de sujeción [kN] | 35 |
| Fuerza de cierre/alimentación [kN] | 20 |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
- Perno de sujeción tamaño 20 para tornillo de retención M16 Nr. 554939 Para módulos de fijación tamaño 20, perno de sujeción de punto cero
- Disco cobertor para módulo de fijación Nr. 550284 Adecuados para módulos de fijación para instalación y estructura, tamaño 20
- Módulo de sujeción rápida horizontal Nr. 303065 Apertura hidráulica, tamaño KH20, movimiento de extensión y de contracción manual del émbolo de suspensión
- Módulo de fijación enroscable para soluciones de automatización Nr. 428409 Apertura hidráulica, tamaño KP20, con control de apertura y control de apoyo
- Módulo de fijación enroscable con cierre central para soluciones de automatización Nr. 550279 Apertura hidráulica, tamaño KP20, con control de apertura y control de apoyo
