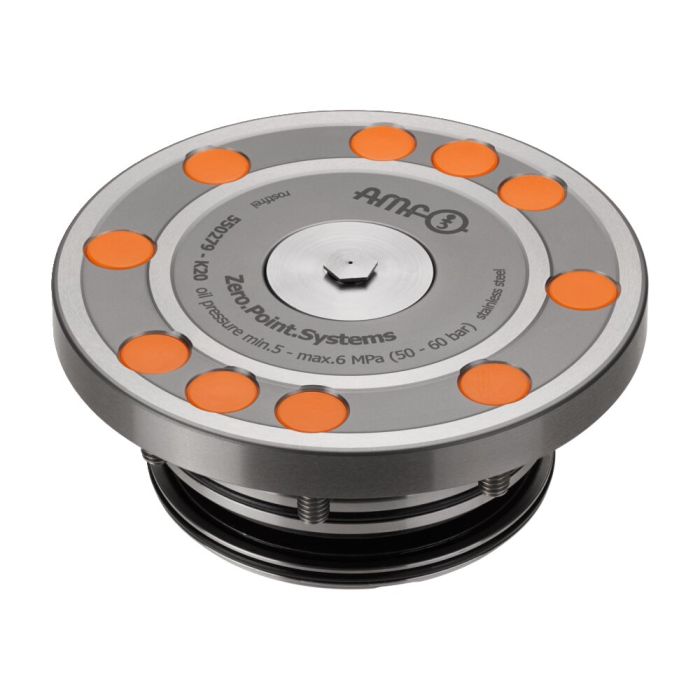

Módulo de fijación enroscable con cierre central para soluciones de automatización
Acabado:
Con cierre central, soplado, control de apoyo y control de apertura.
Aplicación:
Sistema de sujeción de punto cero para soluciones de automatización, para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material.
Nota:
Cierre central con función de limpieza neumática de las superficies de apoyo.
La fijación y el montaje del perno de sujeción se realiza a través del tornillo de cabeza avellanada DIN ISO 10642 M12 12.9.
Control de apertura: presión dinámica con el módulo de fijación abierto, flujo únicamente con el módulo de fijación enclavado.
control de apoyo a través de la función de soplado: presión dinámica con placa intercambiable colocada.
El módulo de fijación integrado se abre hidráulicamente y se enclava mecánicamente mediante fuerza de resorte. Es posible desacoplar la tubería de presión en cualquier momento (el módulo está fijado sin presión).
El módulo de fijación dispone de cuatro conexiones:
1 apertura hidr.
3 = control neumático y control de apoyo
4 = control neumático de apertura entrada
5 = control neum. de apertura salida
* Tenga en cuenta, por favor, las instrucciones de montaje.
| Nº de pedido | 550279 |
|---|---|
| Tipo de producto | Módulos de fijación enroscables |
| Modo de funcionamiento | Hidráulico |
| Tamaño módulo de fijación | 20 |
| Fuerza de sujeción [kN] | 55 |
| Fuerza de cierre/alimentación [kN] | 20 |
| Consulta de automatización | Control de apertura, Control de apoyo |
| Características especiales | Con cierre central |
