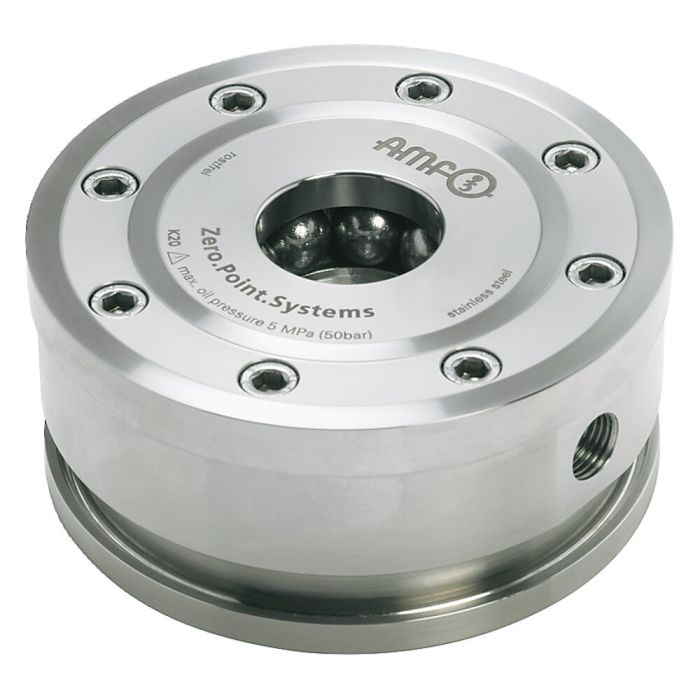

Módulo de fijación para estructura
Aplicación:
Sistema de sujeción de punto cero en combinación con bridas de sujeción de gancho 6370ZB para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material.
Nota:
El módulo de fijación para estructura presenta grandes fuerzas de sujeción, de alimentación y de cierre. Se abre de forma hidráulica (1) y se bloquea mecánicamente con fuerza de resorte. Por consiguiente, es posible desacoplar la línea de alimentación de presión (el módulo queda cerrado sin necesidad de presión externa).
El módulo de fijación con soplado y control de posición tiene dos conexiones: 1x apertura hidráulica (1), 1x soplado neumático y control de posición (3). (El soplado neumático y el control de posición se pueden conectar opcionalmente).
* Tenga en cuenta, por favor, las instrucciones de montaje.
Sobre demanda:
- Carcasas individuales
| Nº de pedido | 302836 |
|---|---|
| Tipo de producto | Módulos de fijación para estructura |
| Modo de funcionamiento | Hidráulico |
| Tamaño módulo de fijación | 20 |
| Fuerza de sujeción [kN] | 55 |
| Fuerza de cierre/alimentación [kN] | 20 |
| Consulta de automatización | Control de apoyo |
