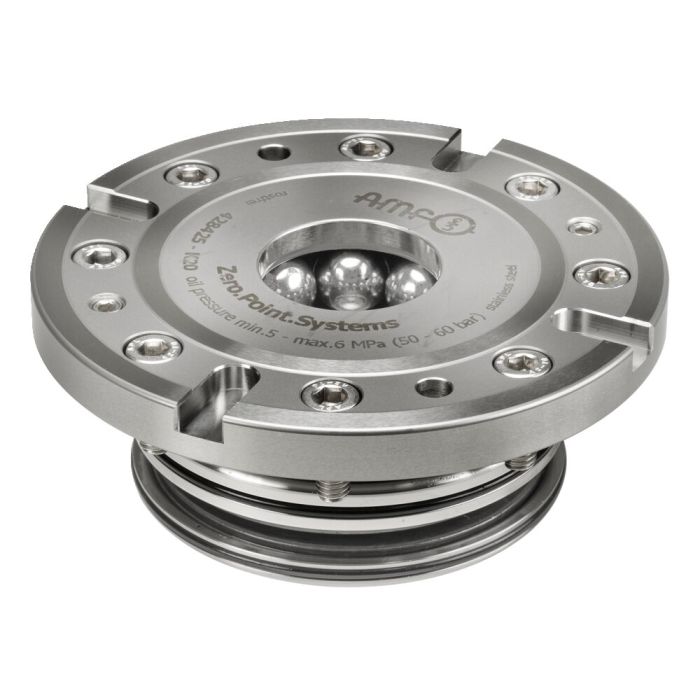

Módulo de fijación para instalación con indexación

Aplicación:
Sistema de sujeción de punto cero para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material.
Con el módulo de fijación con indexación, la paleta está asegurada contra torsión, siendo posicionable cada 90° con exactitud.

Nota:
El módulo de fijación para instalación presenta grandes fuerzas de sujeción, de alimentación y de cierre. Se abre de forma hidráulica (1) y se bloquea mecánicamente con fuerza de resorte. Por consiguiente, es posible desacoplar la línea de alimentación de presión (el módulo queda cerrado sin necesidad de presión externa).
El módulo de fijación con soplado y control de posición tiene dos conexiones: 1x apertura hidráulica (1), 1x soplado neumático y control de posición (3). (El soplado neumático y el control de posición se pueden conectar opcionalmente).
* Tenga en cuenta, por favor, las instrucciones de montaje.

Sobre demanda:
- Esquemas de montaje
