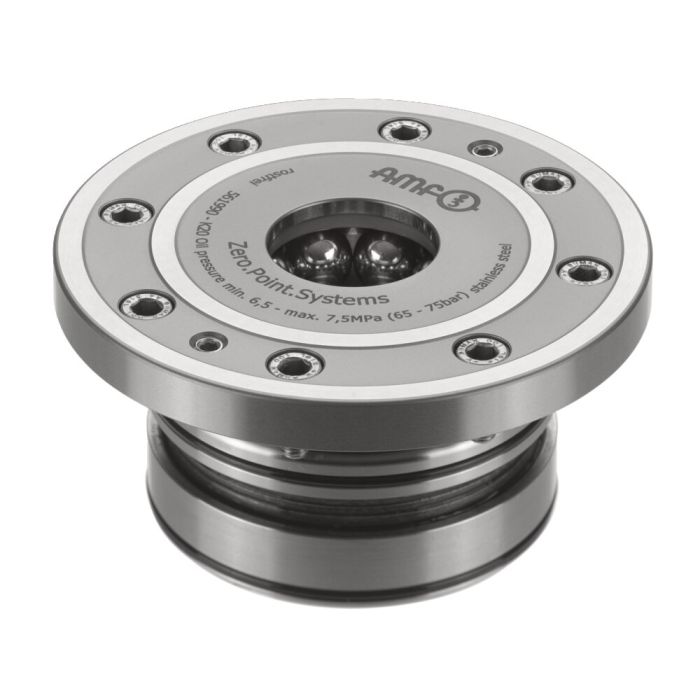

Módulo de fijación para instalación
Acabado:
Sistema de fijación de punto cero con fuerza de arrastre/cierre incrementado y ventilado central.
Aplicación:
Sistema de fijación de punto cero para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material.
Nota:
El módulo de fijación integrado permite elevadas fuerzas de sujeción, alimentación y cierre. Ésta se abre hidráulicamente (1) y se enclava mecánicamente mediante fuerza de resorte. Es posible desacoplar las tuberías de presión en cualquier momento (el módulo está fijado sin presión).
El modulo con ventilado y control de soporte tiene dos conexiones:
1x apertura hidr. (1), 1x neum. Función de soplado y control de apoyo (3). (El soplado neumático y el control de apoyo se pueden conectar opcionalmente).
* Tenga en cuenta las instrucciones de montaje.
Sobre demanda:
- Esquemas de montaje
| Nº de pedido | 561990 |
|---|---|
| Tipo de producto | Módulos de fijación enroscables |
| Modo de funcionamiento | Hidráulico |
| Tamaño módulo de fijación | 20 |
| Fuerza de sujeción [kN] | 55 |
| Fuerza de cierre/alimentación [kN] | 30 |
| Consulta de automatización | Control de apoyo |
