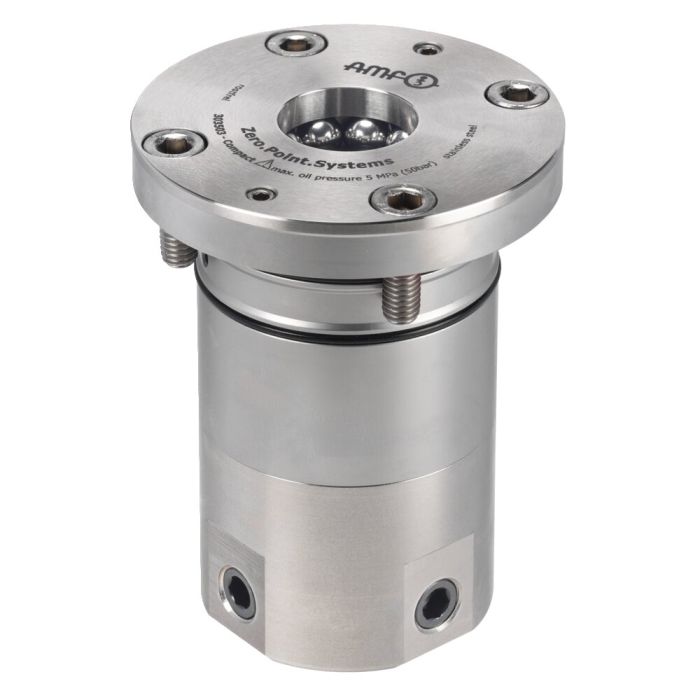

Módulo compacto
Apertura hidráulica, tamaño KH10
Nº de pedido
303503
Aplicación:
Para reequipar escuadra y cubos modulares. Utilizable también con poco espesor de pared.
Nota:
Existen seis opciones de conexión estándar. En la superficie de revestimiento existen cuatro conexiones dispuestas en 90°. Las juntas en el diámetro exterior permiten la conexión a través de un agujero profundo en la placa principal. Además existe la posibilidad de conexión en la superficie de suelo del cilindro compacto.
* Tenga en cuenta las instrucciones de montaje.
Sobre demanda:
- Esquemas de montaje
| Nº de pedido | 303503 |
|---|---|
| Tipo de producto | Einbau-Spannmodul |
| Modo de funcionamiento | Hidráulico |
| Tamaño módulo de fijación | 10 |
| Fuerza de sujeción [kN] | 25 |
| Fuerza de cierre/alimentación [kN] | 1.3 |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
Accesorios adecuados
- Perno de sujeción tamaño 10 para tornillo de retención M10 Nr. 554936 Para módulos de fijación tamaño 10, perno de sujeción de punto cero
-
-
-
- Ángulo de sujeción de fundición Nr. 302414 Superficie base y superficies de sujeción fresada finamente, tamaño 500x630 mm
- Cubo de sujeción de fundición Nr. 302463 Medición en las superficies de sujeción para el acabado, tamaño 300x630 mm
