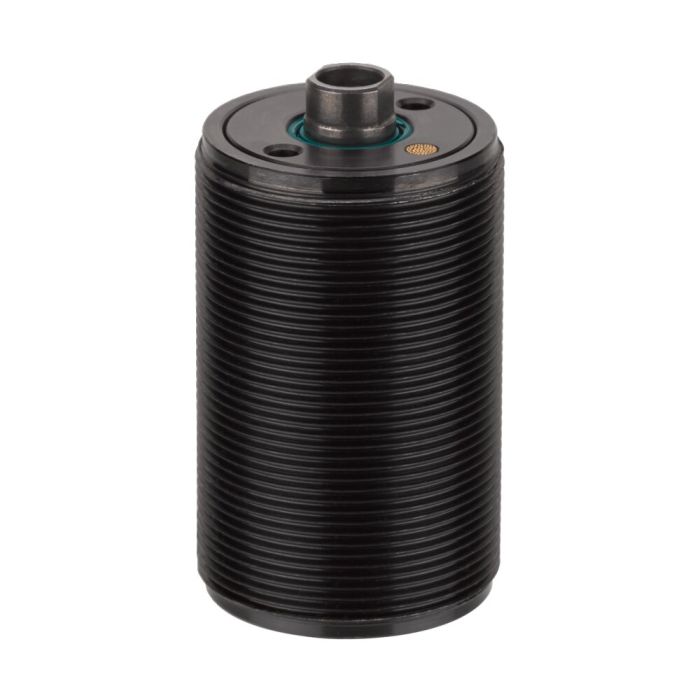

Cilindro de sujeción universal

Acabado:
Cilindro en acero pavonado. Émbolo y vástago del émbolo templados por cementación y rectificados. Muelle de retroceso, filtro de aire de metal sinterizado. Rascador contra la entrada de suciedad en el vástago del émbolo. Cuerpo del cilindro con rosca fina métrica para tuercas ranuradas DIN 70852. Suministro de aceite mediante conexión roscada.

Aplicación:
Adecuados para la transformaciónde sistemas de fijación mecánica a hidráulica. Estos cilindros pueden montarse en orificios pasantes y fijarse a ambos lados con tuercas de fijación. Elemento de sujeción universal para fijar, presionar, sujetar, remachar y estampar.

Características:
La rosca del cuerpo del cilindro en combinación con dos tuercas de fijación DIN 70852 permite un posicionamiento preciso y una regulación de los cilindros para compensar tolerancias de las piezas a mecanizar. El vástago roscado permite el acoplamiento de una gran variedad de elementos de fijación (tornillos de presión...).

Nota:
En el caso de cilindros de simple efecto existe el peligro de penetración de líquidos refrigerantes por el filtro de aire durante la fase de retroceso. Por consiguiente, es aconsejable proteger la entrada de líquidos en la cámara del muelle mediante la colocación de un dispositivoapropiado o de un tubo de aireación en un lugar protegido.
