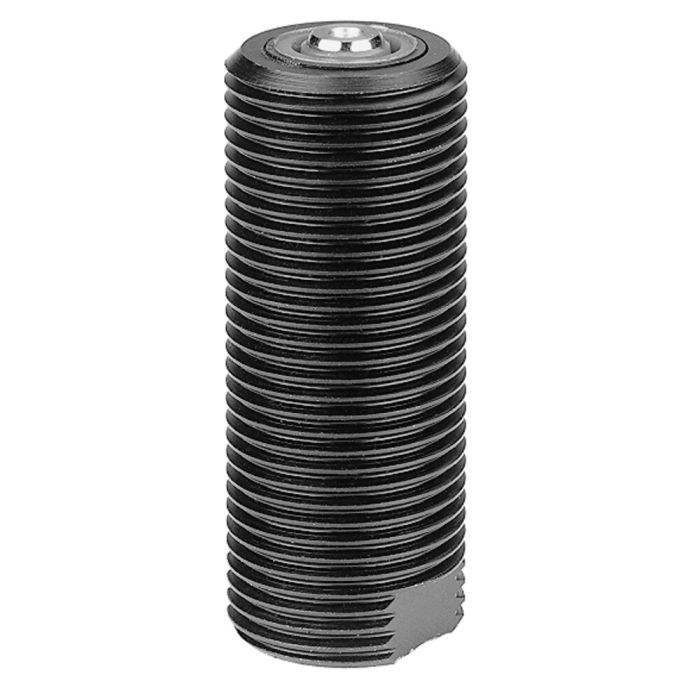

Cilindro de sujeción universal
Acabado:
Cuerpo de acero, templado y pavonado. Émbolo y vástago del émbolo templados por cementación y rectificados. Vástago del émbolo con rosca interior. Rascador contra la entrada de suciedad en el vástago del émbolo. Cuerpo del cilindro con rosca fina métrica para tuercas ranuradas DIN 70852. Muelle de retroceso en acero inoxidable. Suministro de aceite mediante conexión roscada.
Aplicación:
Los cilindros son apropiados para la transformación de sistemas de sujeción mecánica a hidráulica. Estos cilindros pueden montarse en orificios pasantes con dos tuercas de fijación. Elemento de sujeción universal para fijar, presionar, sujetar, remachar y estampar.
Características:
La rosca del cuerpo del cilindro en combinación con dos tuercas de fijación DIN 70852 permite un posicionamiento preciso y una regulación de los cilindros para compensar tolerancias de las piezas a mecanizar. El vástago con rosca interior permite el acoplamiento de tornillos de presión.
| Nº de pedido | 67975 |
|---|---|
| Fuerza de sujeción máx. [kN] | 4.4 |
| Presión efectiva máx. [bar] | 350 |
| Tipo de accionamiento | Simple efecto |
| Carrera [mm] | 9.5 |
