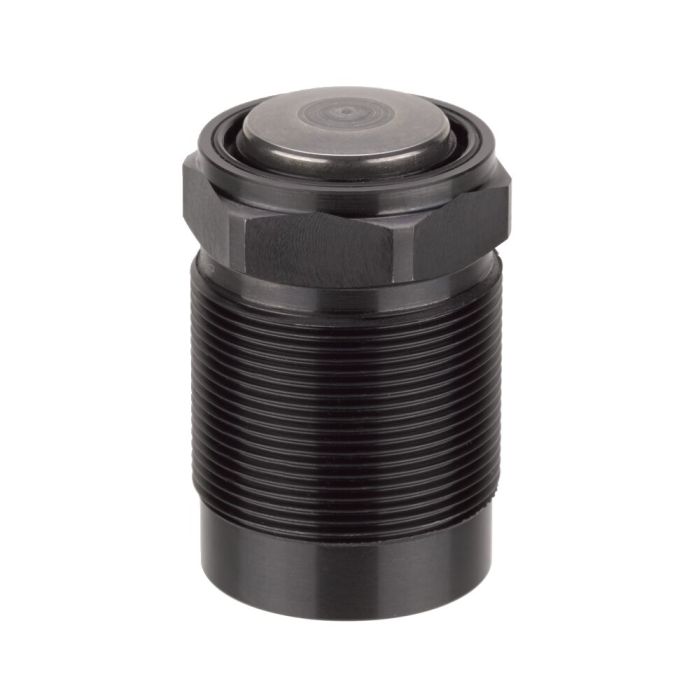

Cilindro enroscable con junta inferior, con vástago de émbolo esférico
Acabado:
Cuerpo del cilindro en acero pavonado. Émbolo y vástago del émbolo templados por cementación y rectificados. Rascador contra la entrada de suciedad en el vástago del émbolo, incluye junta de plástico para la estanqueidad del cilindro. En los modelos núm ped. 6929-02x05 y 6929-02 x 10 la estanqueidad se consigue mediante arandela de cobre. Suministro de aceite mediante canal de aceite en el cuerpo del dispositivo.
Aplicación:
Estos cilindros enroscables pueden utilizarse en todo tipo de dispositivos de sujeción. Ideal para barras de presión, para compensar tolerancias en dispositivos múltiples, así como para posicionar, sujetar, expulsar y apretar piezas.
Características:
El diseño compacto permite el montaje en serie. Los cilindros deben ser roscados hasta la parte hexagonal y directamente en el cuerpo del dispositivo.
Nota:
Los cilindros enroscables no permiten soportar cargas en la posición de retroceso. Debe protegerse los cilindros contra la acción directa de líquidos de corte y líquidos refrigerantes agresivos. Purgue cuidadosamente el circuito antes de conectar los elementos. La superficie de apoyo del cilindro debe ser plana y perpendicular al eje de la rosca. Debido al diseño, en los tamaños 02x05 y 02x10 no es posible la presencia de un tope interno para el émbolo. Por tanto, no utilice el cilindro libre o sin pieza a sujetar, ya que puede dañar el muelle o reducir su fuerza de retroceso.
| Nº de pedido | 60095 |
|---|---|
| Fuerza de sujeción máx. [kN] | 2.5 |
| Presión efectiva máx. [bar] | 500 |
| Tipo de accionamiento | Simple efecto |
| Carrera [mm] | 5 |
