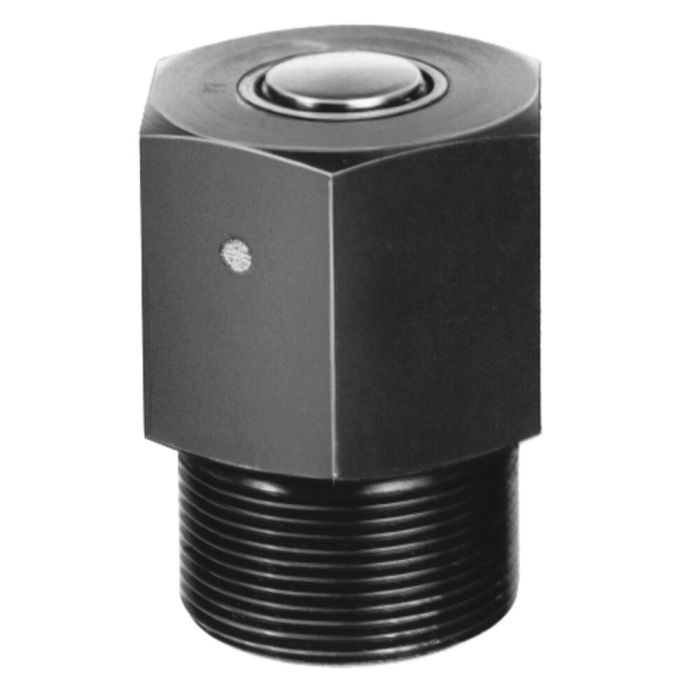

Cilindro enroscable con vástago de émbolo esférico
Acabado:
Cuerpo del cilindro en acero templado y pavonado. Émbolo y vástago del émbolo templados por cementación y rectificados. Rascador contra la entrada de suciedad en el vástago del émbolo. Con muelle de retroceso. Con filtro de aire de metal sinterizado. Fijación con rosca extrafina. Estanqueidad por medio de junta de obturación, véase "Notas". Suministro de aceite mediante canal de aceite en el cuerpo del dispositivo.
Aplicación:
Ideal parabarras de presión para compensar tolerancias en dispositivos múltiples, así como para posicionar, sujetar, expulsar y apretar piezas. Cilindros apropiados para aplicaciones de compresión o tracción.
Características:
El diseño compacto permite el montaje en serie. Los cilindros deben ser roscados hasta la parte hexagonal y directamente en el cuerpo del dispositivo.
Nota:
Los cilindros enroscables no permiten soportar cargas en la posiciónde retroceso. En el caso de cilindros de simple efecto existe el peligro de penetración de líquidos refrigerantes por el filtro de aire durante la fase de retroceso. Por consiguiente, es aconsejable proteger la entrada de líquidos en la cámara del muelle mediante la colocación de un dispositivo o de un tubo de aireación en un lugar protegido. La estanqueidad se consigue gracias a una arandela/junta en la base del orificio roscado (arandela suministrada). La superficie de apoyo del cilindro debe ser plana y perpendicular al eje de la rosca.
| Nº de pedido | 60178 |
|---|---|
| Fuerza de sujeción máx. [kN] | 2.5 |
| Presión efectiva máx. [bar] | 500 |
| Tipo de accionamiento | Simple efecto |
| Carrera [mm] | 4 |
