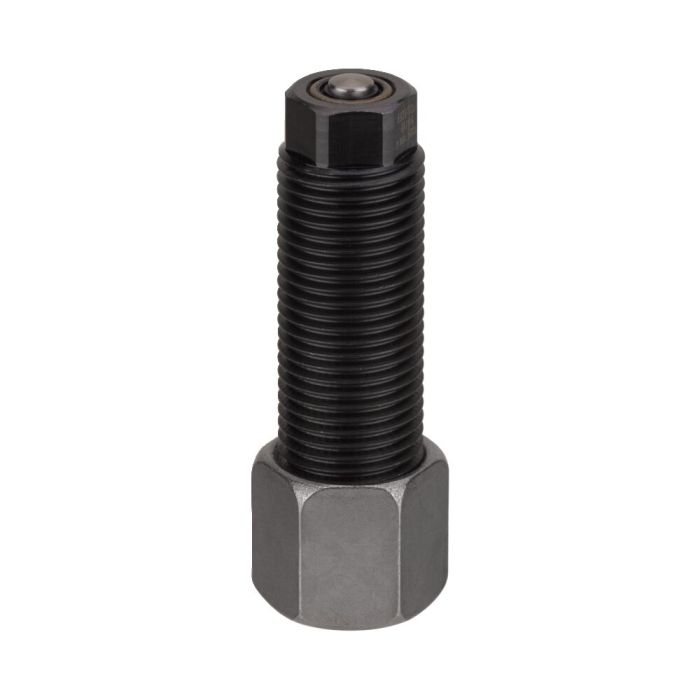

Cilindro enroscable, conexión para tubo, con vástago de émbolo esférico
Acabado:
Cuerpo del cilindro en acero pavonado. Émbolo y vástago del émbolo templados por cementación y rectificados. Rascador contra la entrada de suciedad en el vástago del émbolo, tuerca ciega con racor de oliva. Suministro de aceite mediante conexión roscada.
Características:
Posibilidad de conexiones directas con flexibles o tubos y racores.
Nota:
Los cilindros enroscables no permiten soportar cargas en la posición de retroceso. Debe protegerse los cilindros contra la acción directa de líquidos de corte y líquidos refrigerantes agresivos. Purgue cuidadosamente el circuito antes de conectar los elementos. Puesto que el cilindro no dispone de un tope para el tubo,el premontaje del bicono debe efectuarse mediante racor recto u otro dispositivo. Debido al propio diseño del cilindro, no es posible la presencia de un tope interno para el émbolo. Por tanto, no utilice el cilindro libre o sin pieza a sujetar, ya que puede dañar el muelle o reducir la fuerza de retroceso del muelle.
| Nº de pedido | 60111 |
|---|---|
| Fuerza de sujeción máx. [kN] | 2.5 |
| Presión efectiva máx. [bar] | 500 |
| Tipo de accionamiento | Simple efecto |
| Carrera [mm] | 10 |
