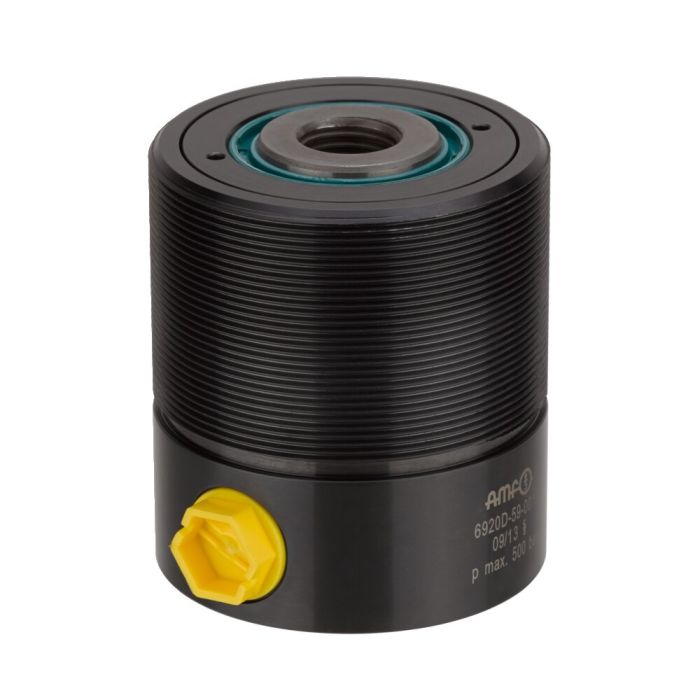

Cilindro de vástago hueco

Fuerza de fijación máx. 47 kN, máx. carrera 16 mm, de doble efecto

Nº de pedido

62844

Variantes de productos

Nº de pedido	Artículo n°	Fuerza de compresión y de tracción, VH 100 bares [kN]	Fuerza de compresión y de tracción, VH 500 bares [kN]	Fuerza de compresión y de tracción, RH 100 bares [kN]	Fuerza de compresión y de tracción, RH 500 bares [kN]	Carrera H [mm]	Vol. VH [cm³]	Vol. RH [cm³]	Act. VH de la superficie del émbolo [cm²]	Act. RH de la superficie del émbolo [cm²]	Peso [g]
62794	6920D-15-001	3,77	18,85	2,89	14,45	10	3,77	2,89	3,77	2,89	850
62836	6920D-24-001	6,03	30,15	4,90	24,50	10	6,03	4,90	6,03	4,90	1100
62844	6920D-38-001	9,42	47,10	7,65	38,25	16	15,10	12,20	9,42	7,65	1650
62851	6920D-59-001	14,72	73,60	11,59	57,95	16	23,50	18,50	14,72	11,59	2000
62869	6920D-92-001	23,12	115,60	18,60	93,00	20	46,20	37,20	23,12	18,60	3050
62877	6920D-150-001	37,68	188,40	30,63	153,15	25	94,20	76,50	37,68	30,63	5350

Nº de pedido	A	D	ØF	G	k	L	L1	ØM	ØN	Øp	R	ØS
62794	59	M50x1,5	35	HCM 8	11	60	36	8,2	16	12	G1/8	25
62836	64	M55x1,5	40	HCM 10	12	65	41	10,2	20	16	G1/4	32
62844	72	M65x1,5	45	HCM 12	14	73	45	12,2	25	20	G1/4	40
62851	78	M70x1,5	50	HCM 16	14	79	50	16,2	32	25	G1/4	50
62869	95	M80x2,0	60	HCM 20	18	96	60	20,2	40	32	G1/4	63
62877	109	M100x2,0	75	HCM 27	22	110	65	27,2	50	40	G1/4	80

Detalles

Acabado:
Corps de vérin en acier, bruni. Piston cémenté et rectifié. Tige de piston livrée en série avec filetage HC. Si le client souhaite la tige de piston avec filetage intérieur, un insert HELI-COIL (diamètre x 1,5) peut être vissé au filetage HC présent. Alimentation en huile par raccord fileté.

Aplicación:
Los cilindros de vástago hueco son apropiados para la transformación de sistemas de fijación mecánica a hidráulica. Al fijar las piezas en la mesa de la máquina, el cilindro de vástago hueco puede ser utilizado como tuerca hidráulica mediante tirante, arandela y tuerca. El cilindro de vástago hueco ofrece múltiples posibilidades de aplicación: actúan como cilindros de tracción o de compresión.

Nota:
Los cilindros han sido diseñadospara ser utilizados con tornillos tratados de resistencia 12.9 (p. ej. DIN 787). El modelo enroscable ofrece múltiples posibilidades de ajuste. Posible combinación con la tuerca de fijación DIN 70852.

VH = recorrido previo, RH = recorrido de retorno

Especificaciones técnicas
