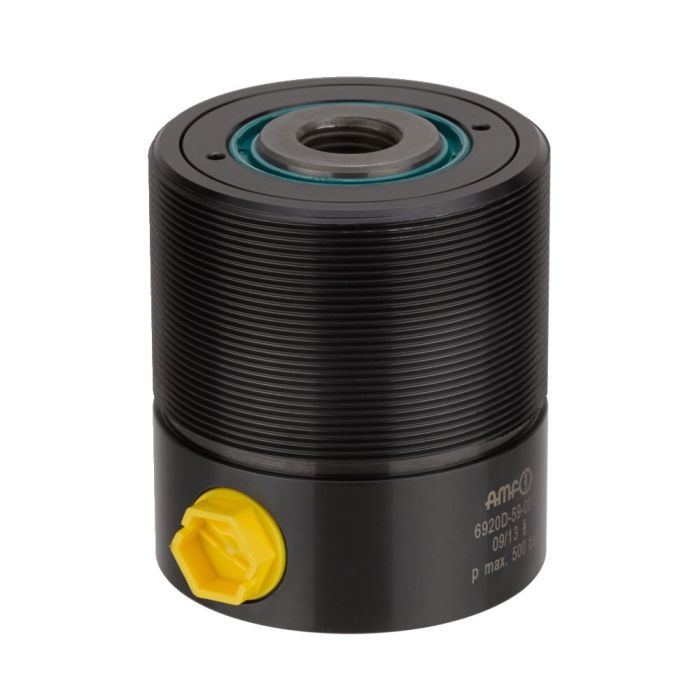

Cilindro de vástago hueco
Acabado:
Corps de vérin en acier, bruni. Piston cémenté et rectifié. Tige de piston livrée en série avec filetage HC. Si le client souhaite la tige de piston avec filetage intérieur, un insert HELI-COIL (diamètre x 1,5) peut être vissé au filetage HC présent. Alimentation en huile par raccord fileté.
Aplicación:
Los cilindros de vástago hueco son apropiados para la transformación de sistemas de fijación mecánica a hidráulica. Al fijar las piezas en la mesa de la máquina, el cilindro de vástago hueco puede ser utilizado como tuerca hidráulica mediante tirante, arandela y tuerca. El cilindro de vástago hueco ofrece múltiples posibilidades de aplicación: actúan como cilindros de tracción o de compresión.
Nota:
Los cilindros han sido diseñadospara ser utilizados con tornillos tratados de resistencia 12.9 (p. ej. DIN 787). El modelo enroscable ofrece múltiples posibilidades de ajuste. Posible combinación con la tuerca de fijación DIN 70852.
VH = recorrido previo, RH = recorrido de retorno
| Nº de pedido | 62877 |
|---|---|
| Fuerza de sujeción máx. [kN] | 188.4 |
| Presión efectiva máx. [bar] | 500 |
| Tipo de accionamiento | Doble efecto |
| Carrera [mm] | 25 |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
-
- Manguera de alta presión Nr. 174177 Para conexión roscada, presión de servicio máx. 400 bar, longitud 300 mm
- Enchuferápido Nr. 69021 Manguito con rosca exterior, presión de servicio máx. 1000 bar, tamaño nominal 2,5
- Manguera de alta presión con malla metálica Nr. 68551 Para conexión roscada, presión de servicio máx. 500 bar, longitud 300 mm
