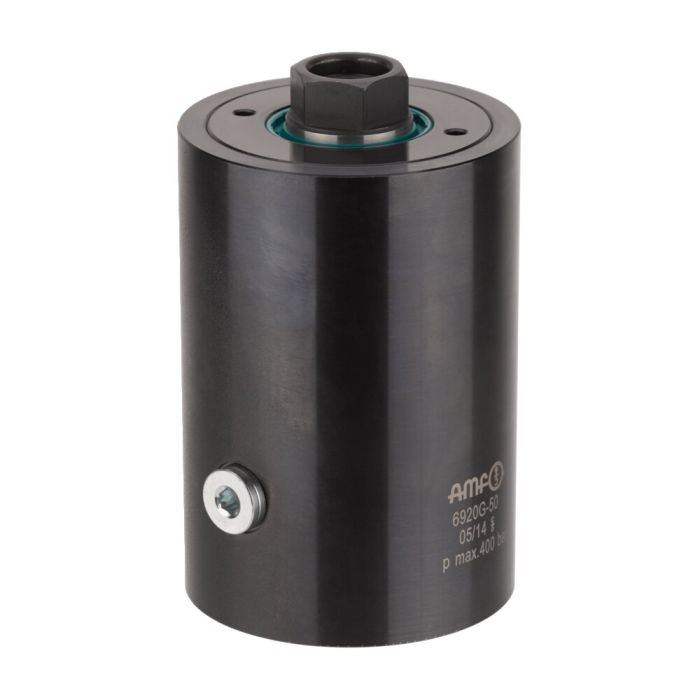

Cilindro de vástago hueco con rosca interior

Acabado:
Cuerpo del cilindro en acero pavonado. Émbolo y vástago del émbolo templados por cementación y rectificados. Con muelle de retroceso. Con filtro de aire de metal sinterizado. 2 rascadores contra la penetración de suciedad y tornillo de purga. Suministro de aceite mediante conexión roscada.

Aplicación:
Los cilindros de vástago hueco son apropiados para la transformación de sistemas de fijación mecánica a hidráulica. Al fijar las piezas en la mesa de la máquina, el cilindro de vástago hueco puede ser utilizado como tuerca hidráulica mediante tirante, arandela y tuerca. El cilindro de vástago hueco ofrece múltiples posibilidades de aplicación: actúan como cilindros de tracción o de compresión.

Características:
El cilindro está protegido contra la penetración de suciedades y virutas por dos rascadores y un filtro de aire de metal sinterizado, alargando la vida útil del cilindro. El pistón del cilindro puede usarse hasta el final de la carrera. Conexión mediante racores y tubos por ambos lado del cilindro, permitiendo fácilmente la puesta en serie.

Nota:
Los cilindros de tamaño 20 a 50 han sido diseñados para ser utilizados con tornillos tratados de resistencia 8.8. Paratamaños entre 80 y 125 se recomienda el uso de tornillos de la clase 12.9.
En el caso de cilindros de simple efecto existe el peligro de penetración de líquidos refrigerantes por el filtro de aire durante la fase de retroceso. Por consiguiente, es aconsejable proteger la entrada de líquidos en la cámara del muelle mediante la colocación de un dispositivo apropiado o de un tubo de aireación en un lugar protegido.
