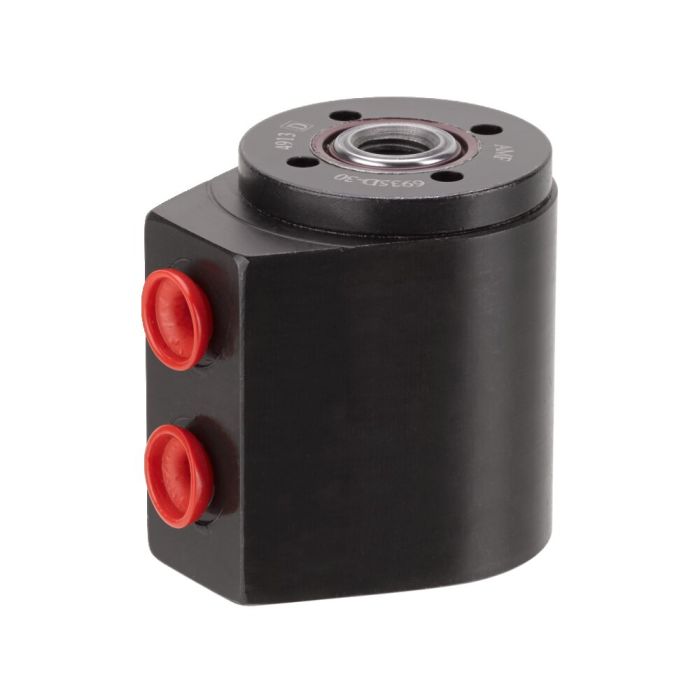

Cilindro de vástago hueco con rosca interior
Acabado:
Cuerpo de acero, templado y pavonado. Émbolo y vástago del émbolo templados por cementación y rectificados. Vástago con agujero pasante y rosca interior. Rascador contra la entrada de suciedad en el vástago del émbolo. Muelle de retroceso en acero inoxidable. Suministro de aceite mediante conexión roscada.
Aplicación:
Los cilindros son apropiados para la transformación de sistemas de sujeción mecánica a hidráulica. El cilindro de vástago hueco ofrece múltiples posibilidadesde aplicación: actúan como cilindros de tracción o de compresión. Cilindro universal para tracción, compresión, sujeción.
Características:
Cilindro de vástago hueco con rosca interior ofreciendo múltiples posibilidades de fijación: espárragos roscados, tirantes, tornillos, etc.
Nota:
En la versión de simple efecto existe el peligro de penetración de líquidos refrigerantes por el filtro de aire durante la fase de retroceso. Por consiguiente, es aconsejable proteger la entrada de líquidos en la cámara del muelle mediante la colocación de un dispositivo apropiado o de un tubo de aireación en un lugar protegido. Purgue cuidadosamente el circuito hidráulico.
VH = recorrido previo, RH = recorrido de retorno
| Nº de pedido | 67959 |
|---|---|
| Fuerza de sujeción máx. [kN] | 53.2 |
| Presión efectiva máx. [bar] | 350 |
| Tipo de accionamiento | Doble efecto |
| Carrera [mm] | 12.5 |
