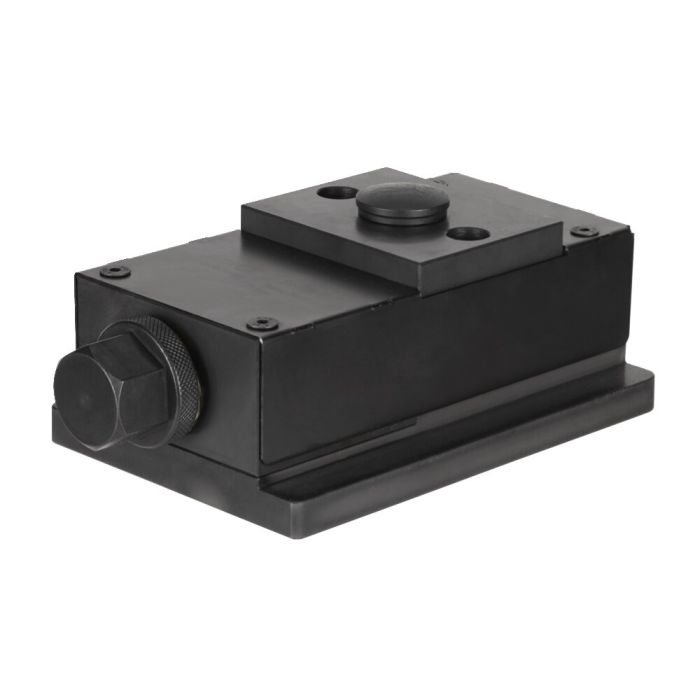

Cuña de elevación para cuña de alineación de precisión
Aplicación:
- Las superficies de las cuñas mecanizadas finamente permiten una regulación tranquila de precisión, menor de 1/10 mm.
- El manejo puede efectuarse con la llave de boca - con ello resulta una elevada seguridad y una manipulación sencilla con grandes fuerzas de desplazamiento.
- El efecto doble de la cuña ofrece un movimiento vertical preciso sin un desplazamiento lateral.
- Gracias a la forma constructiva plana de la cuña de elevación de precisión, se consiguen propiedades de seguridad más elevadas al alinear componentes pesados y grandes.
- La cuña de alineación de precisión tiene un agujero de centraje adicional en la base de la superficie básica, para ajuste en la mesa de la máquina.
Nota:
- Los suplementos adecuados para la cuña de alineación de precisión son los números 6440, 6441 y 6442
- El ajuste de la altura asciende a 0,71 mm / giro
Ventajas:
La cuña de alineación de precisión se puede ajustar bajo carga.
*H/U = Variación de altura en cada giro.
| Nº de pedido | 375592 |
|---|---|
| Tipo de producto | Cuña de alineación |
| Altura mín. [mm] | 50 |
| Altura máx. [mm] | 55 |
| Fuerza de apoyo máx. [kN] | 40 |
