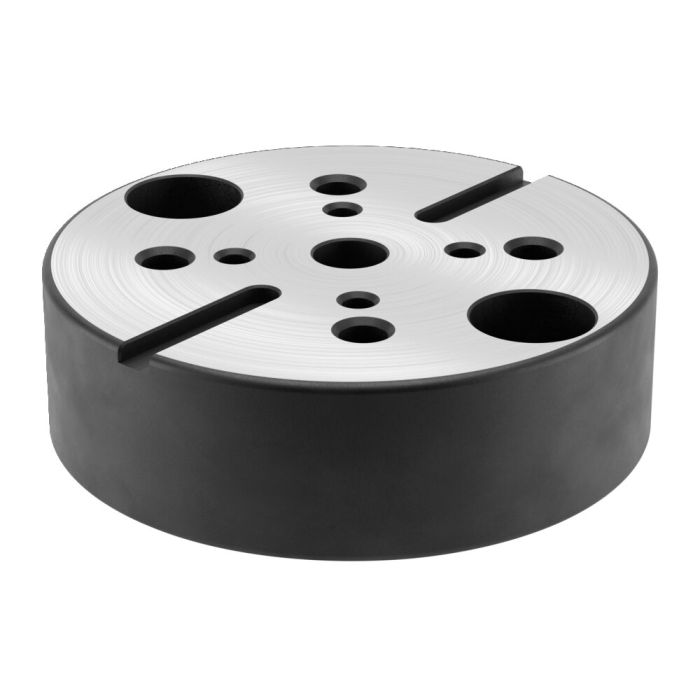

Elemento de base con indexación para placas de montaje con retícula
Aplicación:
Los elementos de base con indexación se posicionan en placas de montaje con retícula M12 y M16 con un casquillo de centraje y, a continuación, se atornillan. Se pueden adaptar elementos intermedios o elementos de montaje.
Este sistema de sujeción se puede utilizar para colocar piezas en la máquina a la altura necesaria para el mecanizado en cinco lados o para fijar piezas con rapidez y seguridad de forma escalonada y a diferentes alturas de sujeción en la mesa de la máquina.
Nota:
Números de pedido de los casquillos de centraje:
- Ø15: n.º de pedido 535732
- Ø16: n.º de pedido 78006
- Ø22: n.º de pedido 78238
Ventajas:
Fijación sencilla, rápida y flexible de piezas con contornos difíciles en la mesa de la máquina. Especialmente apropiado para ajustar piezas o dispositivos de sujeción a la altura de mecanizado requerida y fijarlos con seguridad en la máquina-herramienta.
| Nº de pedido | 532440 |
|---|---|
| Tipo de producto | Sistema modular de sujeción del punto cero |
| Modo de funcionamiento | Mecánico, Hidráulico, Neumático |
| Tamaño módulo de fijación | 5, 10, 20 |
| Características especiales | Con indexación |
