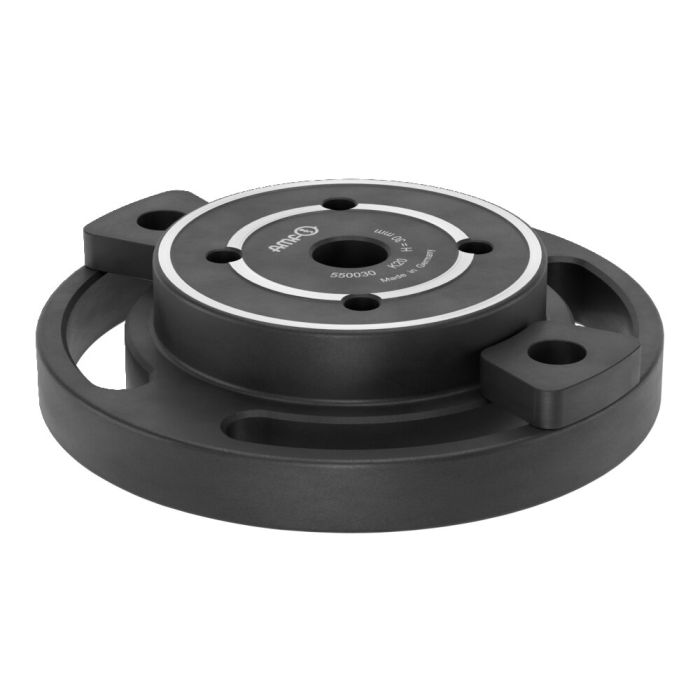

Elemento de base, redondo para placa con ranura en T
Aplicación:
El elemento de base se puede posicionar libremente en la mesa de la máquina con ranuras en T y fijarse en ella con el borde de sujeción circundante. Se pueden adaptar elementos intermedios o elementos de montaje. Este sistema de sujeción se puede utilizar para colocar piezas en la máquina a la altura necesaria para el mecanizado en cinco lados o para fijar piezas con rapidez y seguridad de forma escalonada y a diferentes alturas de sujeción en la mesa de la máquina con ranuras en T.
Nota:
Casquillos de centraje:
- Ø15: N.° pedido 535732
- Ø16: N.° pedido 78006
Disco de fijación:
- N.° pedido B10 = 559140
- N.° pedido B20 = 535757.
Para el posicionamiento en una placa con ranura se puede utilizar la tuerca corredera de ajuste n.º 6322A con tornillos cilíndricos
ISO 4762-M6x10.
Ventajas:
Fijación sencilla, rápida y flexible de piezas con contornos difíciles en la mesa de la máquina. Especialmente apropiado para ajustar piezas o dispositivos de sujeción a la altura de mecanizado requerida y fijarlos con seguridad en la máquina-herramienta.
| Nº de pedido | 559096 |
|---|---|
| Tipo de producto | Sistema modular de sujeción del punto cero |
| Modo de funcionamiento | Mecánico, Hidráulico, Neumático |
| Tamaño módulo de fijación | 20 |
