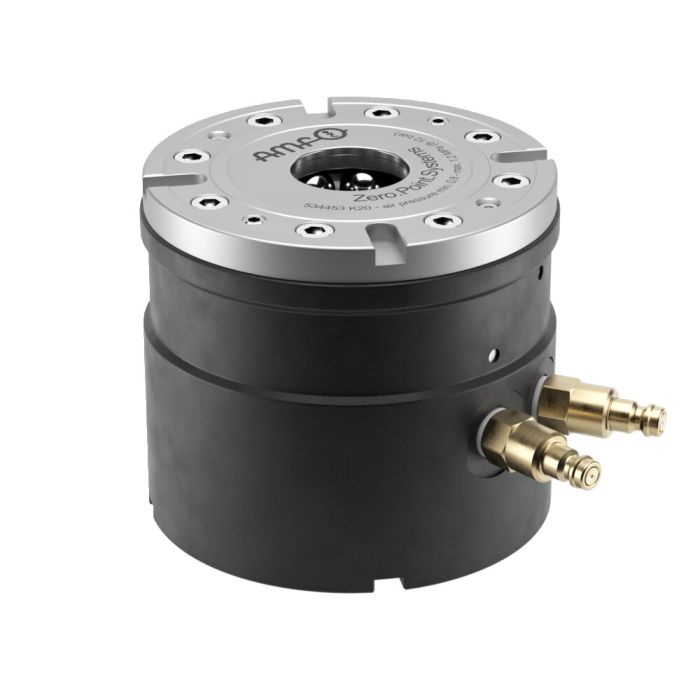

Elemento de montaje BP10.3 y BP20, neumático, con indexación
Aplicación:
El elemento de montaje se utiliza para fijar de forma repetida y exacta piezas o dispositivos directamente en los módulos de fijación neumáticos BP10.3 y BP20 mediante pernos de sujeción.
Este sistema de sujeción se puede utilizar para colocar piezas en la máquina a la altura necesaria para el mecanizado en cinco lados o para fijar piezas con rapidez y seguridad de forma escalonada y a diferentes alturas de sujeción en la mesa de la máquina.
La posibilidad de indexación cuádruple de 90° permite asegurar las piezas frente a un giro radial excesivo con elevadas fuerzas de mecanizado.
Nota:
Número de pedido del casquillo de centraje de Ø 16 mm: 78006
Número de pedido de los tacos guiados: 430264
El acoplamiento rápido neumático, en versión de enchufe, y el tornillo de fijación están incluidos en el suministro.
* Tenga en cuenta, por favor, las instrucciones de montaje.
El módulo de fijación dispone de dos conexiones:
BP10.3:
1 = apertura neum.
5 = ventilación
BP20:
1 = apertura neum.
2 = reapriete neumático (Turbo)
Ventajas:
Fijación sencilla, rápida y flexible de piezas con contornos difíciles en la mesa de la máquina. Especialmente apropiado para ajustar piezas o dispositivos de sujeción a la altura de mecanizado requerida y fijarlos con seguridad en la máquina-herramienta.
| Nº de pedido | 534495 |
|---|---|
| Tipo de producto | Sistema modular de sujeción del punto cero |
| Modo de funcionamiento | Neumático |
| Tamaño módulo de fijación | 10 |
| Fuerza de sujeción [kN] | 14 |
| Fuerza de cierre/alimentación [kN] | 10 |
| Características especiales | Con indexación |
