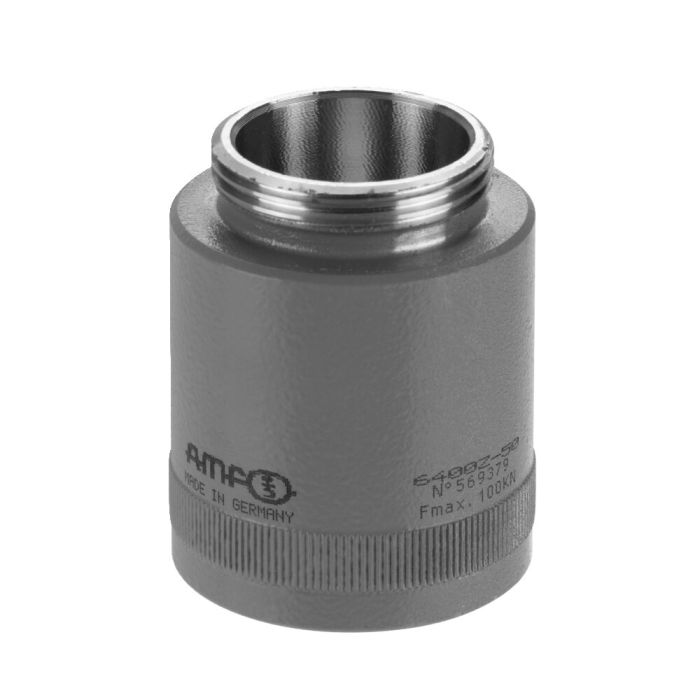

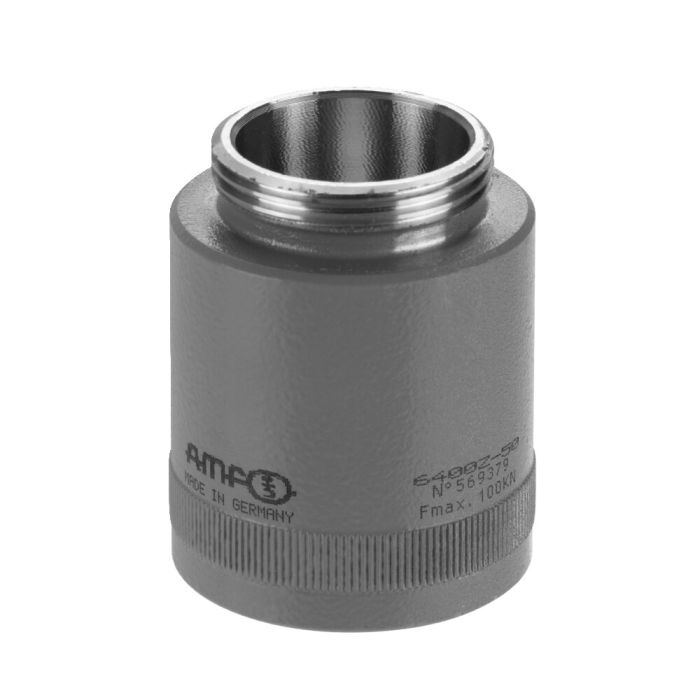

Elemento intermedio
Aplicación:
Los elementos intermedios permiten una estructura de altura modular para los calzos de rosca AMF 6400 de los tamaños 52/70/100. Los distintos elementos se atornillan entre sí.
La combinación de diferentes elementos de base y la estructura de tres calzos de rosca de diferentes alturas permite un uso variable.
Con una llave de gancho se pueden fijar firmemente los distintos elementos.
Nota:
Altura máxima alcanzable de 422 mm con una fuerza de apoyo admisible de 100 kN, por encima existe riesgo de pandeo.
No ajustar bajo carga.
Si se utiliza la base magnética 6401M, puede alcanzarse una Hmáx de 160 mm con el uso horizontal del calzo de rosca modular.
Ventajas:
- altura máxima de 422 mm alcanzable de forma progresiva y con cobertura de altura
- manipulación mejorada gracias a elementos individuales
- Tiempos de preparación reducidos gracias a la flexibilidad de las piezas
- Optimización del almacenamiento
| Nº de pedido | 569380 |
|---|---|
| Tipo de producto | Calzos de rosca |
| Altura mín. [mm] | 100 |
| Altura máx. [mm] | 100 |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
- Calzos de rosca con superficie de apoyo plana Nr. 72405 Tamaño 70, agujero de centraje Ø12 mm / M10, altura 50-70 mm, ⌀ 50 mm
- Llaves de gancho con pivotes Nr. 54940 Revenido de color pavonado, ⌀ tuercas 45-50, mm, ⌀ pivote 5 mm
- Elemento intermedio de aluminio Nr. 72926 Para ampliación de la altura en calzos de rosca de aluminio, altura 50 mm, ⌀ 50 mm
