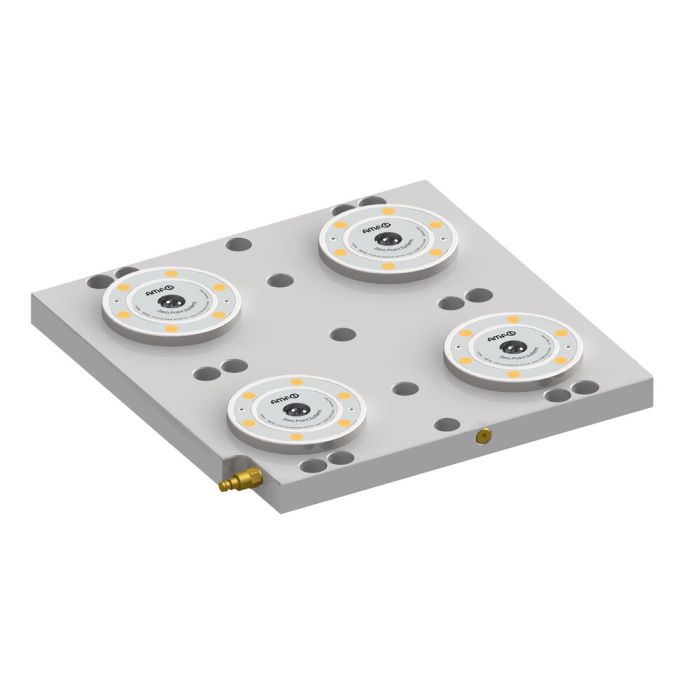

Estación tensora cuádruple
Acabado:
Estación tensora neumática para optimizar los tiempos de preparación de fijación en mesas de máquina con distancia entre ranuras de 63, 100 y 125 mm. La fijación se efectúa con tornillos de cabeza cilíndrica M12. Para la alineación se han dispuesto como mínimo dos orificios de ajuste. La dimensión de punción de los módulos de fijación es de 200 mm. El enchufe de acoplamiento rápido ya viene montado.
Nota:
* Tenga en cuenta, por favor, las instrucciones de montaje.
Se recomienda una unidad de mantenimiento para el funcionamiento de la estación de sujeción. Encontrará un producto adecuado en "Sistemas de fijación múltiples e individuales" con el número de pedido 301929.
Ventajas:
- Altura total reducida
| Nº de pedido | 550251 |
|---|---|
| Tipo de producto | Estación tensora |
| Modo de funcionamiento | Neumático |
| Tamaño módulo de fijación | 10 |
| Fuerza de sujeción [kN] | 25 |
| Fuerza de cierre/alimentación [kN] | 10 |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
- Perno de sujeción tamaño 10 para tornillo de retención M10 Nr. 554936 Para módulos de fijación tamaño 10, perno de sujeción de punto cero
- Tapas cobertoras para módulos de sujeción Nr. 428664 Para los tornillos de fijación de los módulos de fijación KH10.2, KP10.3 y KP20.3
- Módulo de fijación enroscable para soluciones de automatización Nr. 550261 Apertura neumática, tamaño KP10.3, con control de bloqueo, control de apertura, control de apoyo, detección del perno de sujeció y soporte de isla
