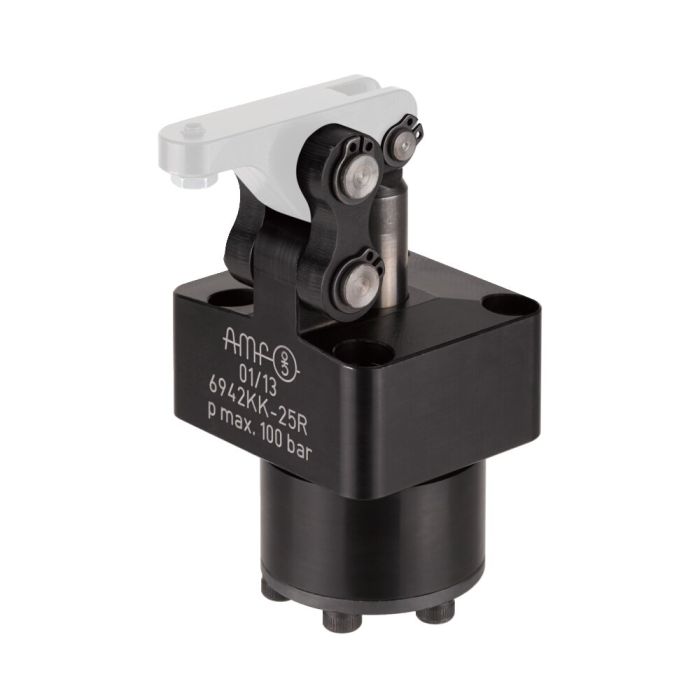

Garra articulada

Acabado:
Caja del cilindro de acero. Émbolo y perno de bisagra de acero bonificado, templado y nitrurado. Rascador de metal para proteger el rascador de suciedad integrado en la carcasa. Se suministra con perno de bisagra, cubrejuntas de tracción y tornillos de fijación, pero sin palanca de sujeción. Las conexiones roscadas son adecuadas para válvulas estranguladoras núm. 6916-12-XX. Para una secuencia de sujeción controlada puede enroscarse opcionalmente la válvula de control 6918-XX-XXX directamente en la conexión roscada. Suministro de aceite mediante conexión roscada o canal de aceite en el cuerpo del dispositivo.

Aplicación:
La garra articulada se utiliza en dispositivos de fijación en donde se debe poder acceder a las piezas libremente y éstas deban ser introducidas por arriba. Es especialmente apropiada para la sujeción en orificios de la pieza.

Características:
Versión de brida de cabeza, el eje central horizontal en la palanca estándar y el punto de presión en la pieza de trabajo se encuentran en un mismo plano. De este modo no es posible ningún movimiento relativo en la pieza de trabajo.

Nota:
Velocidad máxima de avance 0,5 m/s. El caudal volumétrico puede regularse mediante una válvula de estrangulación y antirretorno.
La relación de palanca B respecto a C en palancas de sujeción es de 1 a 1,5.
En el mecanizado de las palancas en bruto, las desviaciones que originan una fuerza de amarre mayor solo están permitidas en casos excepcionales. Con los tamaños 32 y 45 se deben emplear tornillos con una clase de resistencia de 12,9.

Sp = fijar, Lo = aflojar
