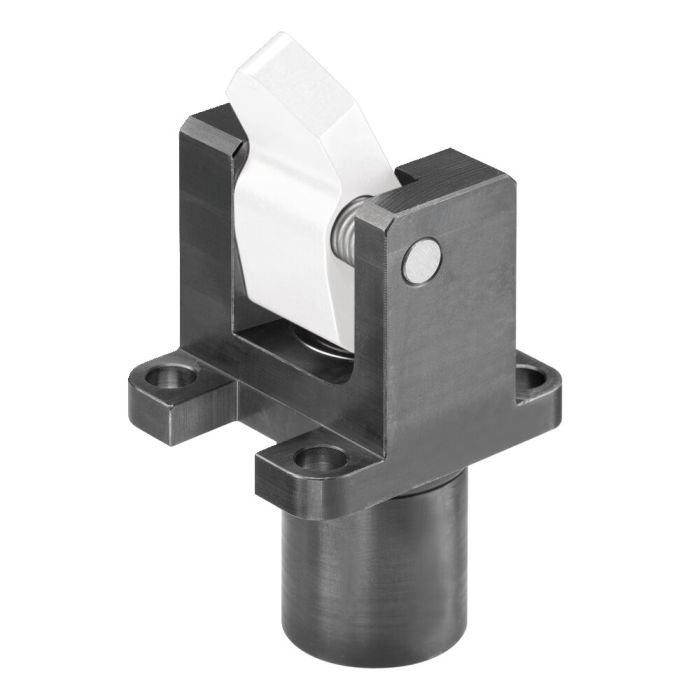

Garra vertical de palanca
Acabado:
Cuerpo base de acero pavonado. Vástago del émbolo nitrurado. Rascador contra la entrada de suciedad en el vástago del émbolo. Con muelle de retroceso. Se suministra con perno de palanca de sujeción, pero sin palanca de sujeción. Suministro de aceite mediante canal de aceite en el cuerpo del dispositivo.
Aplicación:
Estas grapas verticales pueden utilizarse para trabajos de sujeción, en los que se sujeta en aberturas de sujeción.
Características:
El diseño compacto permite el montaje en serie. Las palancas de sujeción son fácilmente intercambiables una vez han sido montadas.
Nota:
Tornillos según ISO4762 M6, clase de resistencia 12.9, engrasados ligeramente, par de apriete Md = 18 Nm no están incluidos en el suministro.
Durante el desamarre, la garra vertical permite una presión dinámica máx. de 3 bar, es imprescindible tener en cuenta este aspecto al utilizar válvulas de control.
| Nº de pedido | 322248 |
|---|---|
| Tipo de producto | Tensor vertical |
| Presión efectiva máx. [bar] | 350 |
| Fuerza de tracción máx. [kN] | 7 |
| Tipo de accionamiento | Simple efecto |
