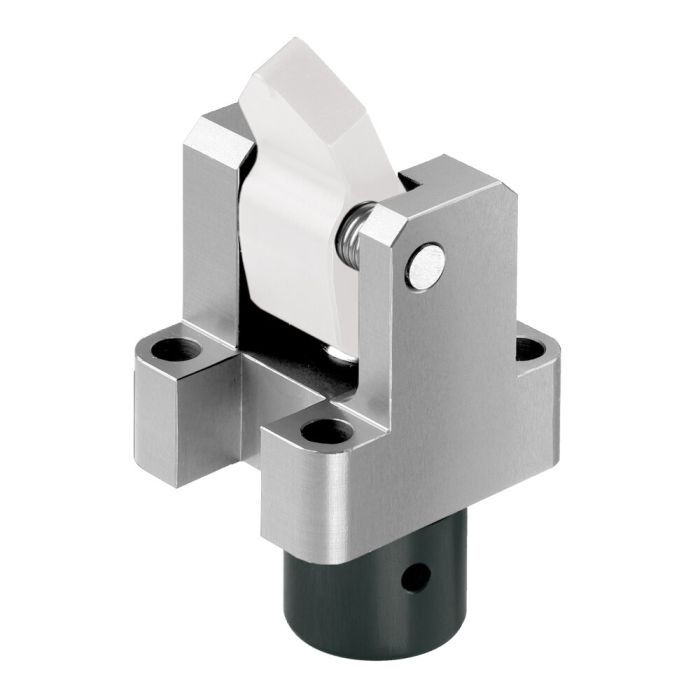

Garra vertical de palanca
Acabado:
Cuerpo base de acero niquelado químicamente. Vástago del émbolo nitrurado. Rascador contra la entrada de suciedad en el vástago del émbolo. Con muelle de retroceso. Se suministra con perno de palanca de sujeción, pero sin palanca de sujeción. Suministro de aceite mediante canal de aceite en el cuerpo del dispositivo.
Aplicación:
Estas grapas verticales pueden utilizarse para trabajos de sujeción, en los que se sujeta en aberturas de sujeción.
Características:
El diseño compacto permite el montaje en serie. Las palancas de sujeción son fácilmente intercambiables una vez han sido montadas.
Nota:
Tornillos según ISO4762, clase de resistencia 12.9, engrasados ligeramente, no están incluidos en el suministro.
Durante el desamarre, la garra vertical permite una presión dinámica máx. de 3 bar, es imprescindible tener en cuenta este aspecto al utilizar válvulas de control. Importante: observar la sección de la línea de alimentación.
| Nº de pedido | 322404 |
|---|---|
| Tipo de producto | Tensor vertical |
| Presión efectiva máx. [bar] | 250 |
| Fuerza de tracción máx. [kN] | 5 |
| Tipo de accionamiento | Simple efecto |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
- Palanca de sujeción de acero Nr. 324186 Para garra vertical núm. 6958AU y 6958AT, palanca de carga 18 mm, máx. fuerza de fijación 3,3 kN
- Palanca de sujeción de acero Nr. 324194 Para garra vertical núm. 6958AU y 6958AT, palanca de carga 30 mm, máx. fuerza de fijación 2 kN
- Palanca de sujeción en bruto de acero Nr. 324418 Para garra vertical núm. 6958AU y 6958AT, palanca de carga 32 mm, Ø 8 mm
- Palanca de sujeción de aluminio Nr. 324434 Para garra vertical núm. 6958AU y 6958AT, palanca de carga 18 mm, máx. fuerza de fijación 1,3 kN, presión de servicio máx. 100 bar
- Palanca de sujeción en bruto de aluminio Nr. 324483 Para garra vertical núm. 6958AU y 6958AT, palanca de carga 32 mm, Ø 8 mm, presión de servicio máx. 100 bar
- Garra vertical de palanca Nr. 322420 Presión de servicio máx. 250 bar, máx. fuerza de tracción 5 kN, de simple efecto
- Garra vertical de palanca Nr. 322248 Presión de servicio máx. 350 bar, máx. fuerza de tracción 7 kN, de simple efecto
- Garra vertical de palanca Nr. 322255 Presión de servicio máx. 350 bar, máx. fuerza de tracción 7 kN, de simple efecto
- Garra vertical de palanca Nr. 326272 Presión de servicio máx. 250 bar, máx. fuerza de tracción 5 kN, de doble efecto
- Garra vertical de palanca Nr. 326231 Presión de servicio máx. 250 bar, máx. fuerza de tracción 5 kN, de doble efecto
