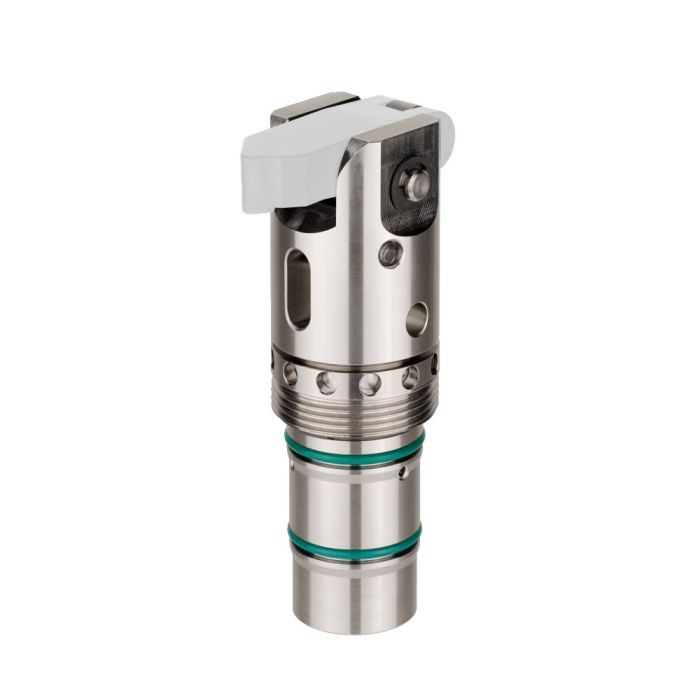

Garra vertical, forma constructiva enroscable

Acabado:
Cuerpo de acero, superficie niquelada por fuera, vástago de émbolo templado. Se suministra sin palanca de sujeción.
Cuerpo con dos orificios para el montaje de una protección contra torsión.
Se suministra un pasador cilíndrico suelto para la protección contra torsión. Suministro de aceite mediante canal de aceite en el cuerpo del dispositivo.

Aplicación:
La garras vertical es especialmente adecuada para dispositivos de sujeción en los que el aceite se suministra a través de canales perforados en el cuerpo del dispositivo. Uso en dispositivos de sujeción con limitaciones de espacio. La garra vertical se puede montar con un ángulo ajustable de 360°.

Características:
Elevada fuerza de sujeción en un espacio de montaje reducido. La palanca de sujeción se abre 90°, lo que facilita la carga y la extracción de piezas manual o mediante un robot.

Nota:
Los biseles de entrada de las juntas no deben presentar zonas de paso afiladas.
Fresar la rosca hasta la superficie plana. Engrasar el cuerpo durante el montaje.
Para el montaje, utilizar una llave de gancho para el tamaño 20 = n.° de pedido 54916, para el tamaño 30 = n.° de pedido 54940 y para el tamaño 50 = n.° de pedido 54973.

Sobre demanda:
Tamaños diferentes disponibles bajo pedido.

Sp = fijar, Lo = aflojar
