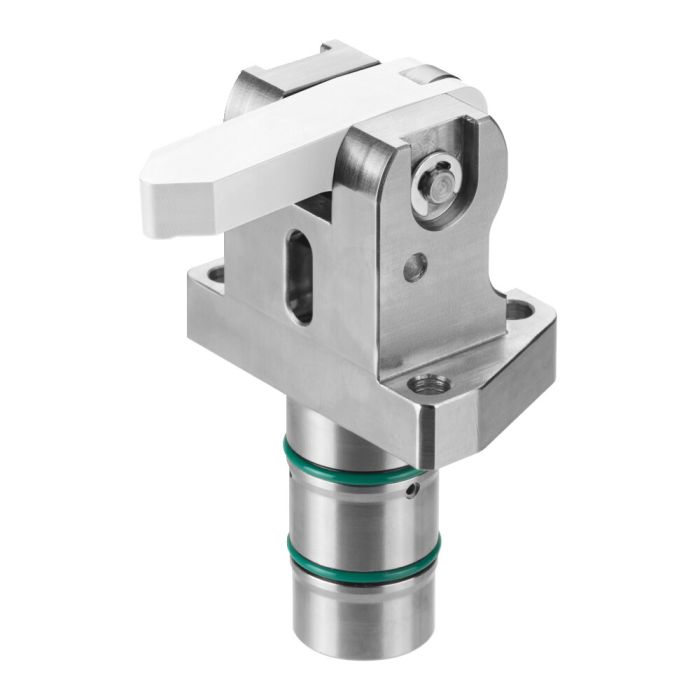

Tensor vertical, forma brida

Acabado:
Cuerpo base de acero. Superficie exterior galvanizada. Se suministra sin palanca de sujeción. Un pasador cilíndrico para el ajuste fino es parte del volumen de suministro. Suministro de aceite mediante canal de aceite en el cuerpo del dispositivo. Tornillos según ISO 4762, clase de dureza 12.9, ligeramente aceitado, son parte del volumen de suministro.

Aplicación:
El tensor vertical es especialmente adecuado para dispositivos de sujeción en los que el aceite se suministra a través de canales perforados en el cuerpo del dispositivo.

Características:
Es posible posicionarlo cerca de la pieza. La palanca de sujeción se abre 90°, lo que facilita la carga y la extracción de piezas manual o mediante un robot.

Nota:
Los biseles de entrada de las juntas no deben presentar zonas de paso afiladas. Engrasar el cuerpo durante el montaje. Palancas de fijación adecuadas véase 6958E-XX-00-0X, 6958E-XX-00.

Sobre demanda:
En la variante con la consulta neumática, también se puede controlar, si la palanca de fijación está abierta o cerrada. Modelos con consulta neumática disponibles previo consulta.

Sp = fijar, Lo = aflojar
