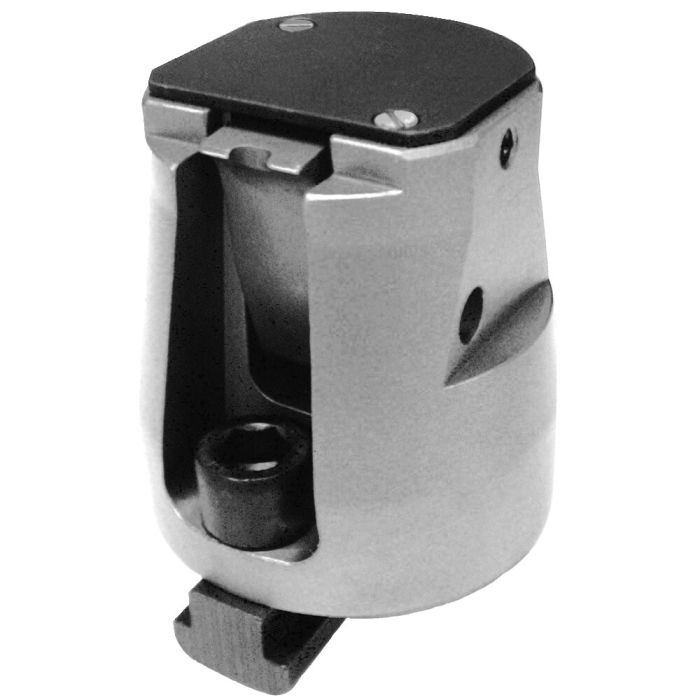

Grapa lateral
Aplicación:
La grapa lateral mecánica con efecto de fijación baja se puede utilizar como elemento de fijación y como tope fijo. Al accionar el tornillo de ajuste la pieza se fija mediante ganchos de fijación. Al mismo tiempo se consigue un efecto de fijación baja en la superficie de apoyo. Gracias al montaje lateral de un tope la pieza de trabajo se puede tensar con precisión de repetición. En conexión con la placa base nº 6498FT la grapa lateral también se puede utilizar transversalmente respecto a la ranura de la mesa. Con la placa base redonda n° 6498FR sólo longitudinalmente a la ranura de la mesa.
Nota:
Utilizando un dado guía plano n° 6322A o n° 6322B existe la posibilidad de posicionar exactamente la grapa lateral en la ranura de la mesa de la máquina.
Ventajas:
- construcción compacta
- fijación firme y segura de la pieza gracias al "efecto de fijación baja"
- fijación elevada de placas para colocar orificios y ranuras
- fijación lateral de placas para mecanizar por completo superficies sin contorno difícil
- la rosca lateral posibilita la fijación de un tope
- posibilidad de uso horizontal y vertical
- reducción de los costes de preparación gracias al ahorro de tiempo y elementos de preparación
- uso variable y de múltiples aplicaciones.
Sobre demanda:
Modelos especiales (Medida H ±0,01) suministrables sobre demanda.
* no suministrable desde el almacén
| Nº de pedido | 375501 |
|---|---|
| Tipo de producto | Grapas laterales |
| Ranura [mm] | 18 |
