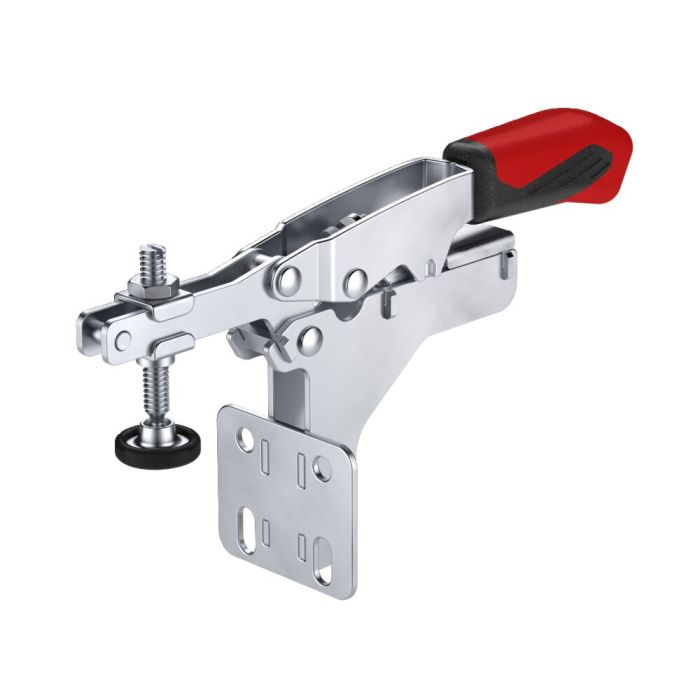

Grapa rápida horizontal con altura de sujeción variable

Con brazo soporte abierto y pie angular, tamaño 20, fuerza de fijación máx. 2 kN, compensación de altura máx. 35 mm

Nº de pedido

554881

Nº de pedido	Tamaño	F1 [kN]	Compensación automática de altura S [mm]	Compensación de altura máxima [mm]	Tornillo de apriete	Peso [g]
554881	20	2	20	35	M6 x 49	272
554882	50	3	35	40	M8 x 66	544

Nº de pedido	A	b	C	D	D1	E	F	H	H1	H2	HW mín.	HW máx.	I	k	L1	m	N	p	α
554881	6,0	56	20,0 - 26,0	5,6	5,6	22	24	68	94	113	3	24	10	7,1	173	25,4	45	38	82°
554882	8,2	85	20,5 - 30,0	6,5	6,5	35	37	88	124	158	1	30	13	10,6	244	38,1	57	51	82°

CAD

Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.

Zona	Idioma	Nombre del archivo	Tipo	Tamaño del archivo

Para descargas generales, como catálogos y folletos, haga clic aquí.
