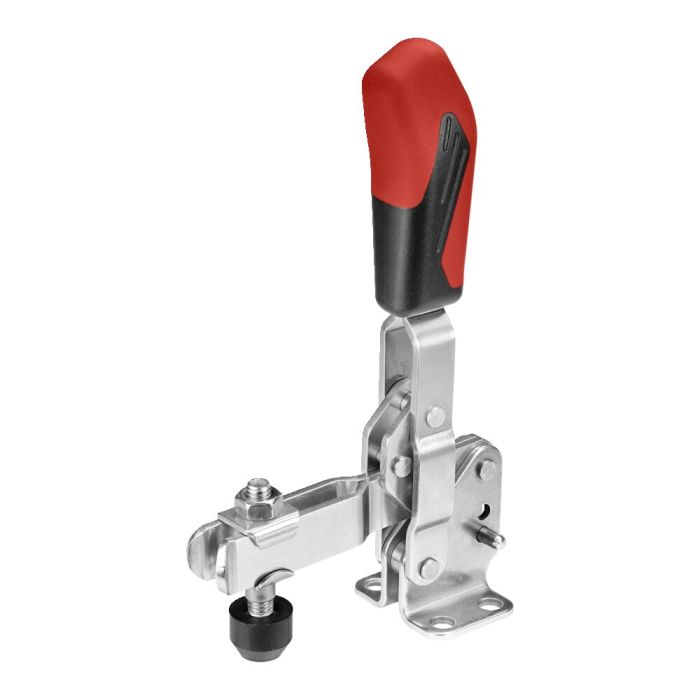

Grapa rápida vertical con empuñadura roja

Con brazo soporte abierto y pie horizontal, tamaño 0, fuerza de fijación máx. 0,7 kN

Nº de pedido

95000

Nº de pedido	Tamaño	F1 [kN]	F2 [kN]	Tornillo de apriete	Peso [g]
95000	0	0,5	0,7	M4x25	60
95026	1	0,6	1,1	M5x30	105
95042	2	0,8	1,2	M6x35	175
95067	3	1,2	2,5	M8x45	410
95083	4	1,7	3,0	M8x65	630

* El ángulo de abertura puede modificarse presionando una espiga de ajuste.

CAD

Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.

Zona	Idioma	Nombre del archivo	Tipo	Tamaño del archivo

Para descargas generales, como catálogos y folletos, haga clic aquí.

Productos similares

Grapa rápida vertical con empuñadura roja Nr. 90001 Con brazo soporte abierto y pie horizontal, tamaño 0, fuerza de fijación máx. 0,7 kN

Añadir a la Lista de Deseos Añadir para comparar

Su precio:
Grapa rápida horizontal con empuñadura roja Nr. 95141 Con brazo soporte abierto y pie horizontal, tamaño 0, fuerza de fijación máx. 0,4 kN

Añadir a la Lista de Deseos Añadir para comparar

Su precio:
Grapa rápida con desplazamiento axial con empuñadura roja Nr. 95265 Con pie angular, tamaño 0, fuerza de fijación máx. 0,8 kN

Añadir a la Lista de Deseos Añadir para comparar

Su precio:
Grapa rápida de gancho horizontal con empuñadura roja Nr. 95521 Tamaño 2, fuerza de fijación máx. 1,6 kN

Añadir a la Lista de Deseos Añadir para comparar

Su precio:
Grapa rápida de gancho vertical con empuñadura roja Nr. 95588 Tamaño 2, fuerza de fijación máx. 1,6 kN

Añadir a la Lista de Deseos Añadir para comparar

Su precio:

Nº de pedido	A	b	C	D	E	F	H	H1	HW mín.	HW máx.	I	k	L	L1	L2	m	M1	N	p	α	α*
95000	4	31	8,5-13,5	4,5	14	5,5	18	81	-1,5	3,5	8	5,5	-	49	50	23	-	32	22	95°	-
95026	5	39	16	4,5	18	6	19	98	-4	2	10	5,5	-	61	58	22-26	-	34	27	95°	-
95042	6	52	20	5,5	25	11	23	129	-3,3	4,5	12	6	12,5	78	80	23-31	27	43	32	105°	60°
95067	8	79	20	7,5	37	19	33	186	3	10,5	18	7,5	-	112	112	32	-	46	35	105°	60°
95083	10	101	32	8,6	54	16	42,5	221	-6	19,5	20	13	-	141	130	45	-	64	53	105°	60°
