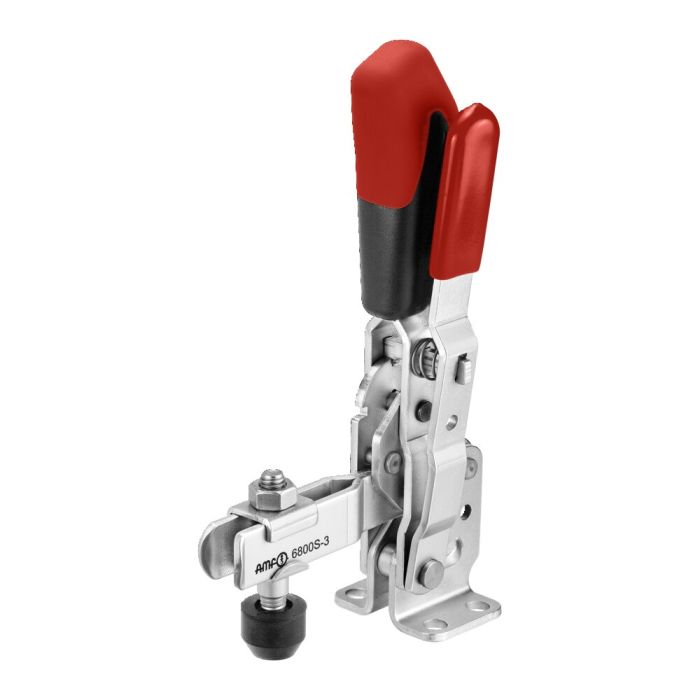

Grapa rápida vertical con empuñadura roja y bloqueo de seguridad

Con brazo soporte abierto y pie horizontal, tamaño 2, fuerza de fijación máx. 1,2 kN

Nº de pedido

90134

para posición cerrada y abierta.
Con brazo soporte abierto y pie horizontal.
Galvanizada y pasivada. Remaches de acero inoxidable que se insertan en los manguitos templados por cementación. Puntos de apoyo engrasados.
Más ergonómico, empuñadura más resistente al aceite con apoyamano grande y componente blando. Pieza de fijación de seguridad con protección para los dedos. Seguro contra pérdida para el tornillo de presión en el extremo del brazo de sujeción.
Completa con tornillo de presión templado y galvanizado nº 6890.

Variantes de productos

Nº de pedido	Tamaño	F1 [kN]	F2 [kN]	Tornillo de apriete	Peso [g]
90134	2	0,8	1,2	M6x35	260
90142	3	1,2	2,5	M8x45	470
90159	4	1,7	3,0	M8x65	690

Detalles

* El ángulo de abertura puede modificarse presionando una espiga de ajuste.

Especificaciones técnicas

Más Información
Nº de pedido	90134
Tipo de producto	Grapa rápida vertical
Fuerza de sujeción máx. [kN]	1.2
Größe Schnellspanner	2
Material	Acero, galvanizado
Alineación de base	Horizontal
Color de la empuñadura	Roja

CAD

Descargas

Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.

Zona	Idioma	Nombre del archivo	Tipo	Tamaño del archivo

Para descargas generales, como catálogos y folletos, haga clic aquí.

Productos similares

Grapa rápida vertical con empuñadura roja Nr. 90001 Con brazo soporte abierto y pie horizontal, tamaño 0, fuerza de fijación máx. 0,7 kN

Añadir a la Lista de Deseos Añadir para comparar

Su precio:
Grapa rápida horizontal con empuñadura roja y bloqueo de seguridad Nr. 92650 Con brazo soporte abierto y pie horizontal, tamaño 3, fuerza de fijación máx. 2,5 kN

Añadir a la Lista de Deseos Añadir para comparar

Su precio:
Grapa rápida con desplazamiento axial con bloqueo de seguridad Nr. 92619 Sin pie angular, tamaño 3, fuerza de fijación máx. 2,5 kN

Añadir a la Lista de Deseos Añadir para comparar

Su precio:
Grapa rápida de gancho con bloqueo de seguridad Nr. 93666 Inmovilización en estado cerrado, tamaño 3, fuerza de fijación máx. 3 kN

Añadir a la Lista de Deseos Añadir para comparar

Su precio:
Grapa rápida de gancho horizontal con empuñadura roja y bloqueo de seguridad Nr. 92692 Tamaño 4, fuerza de fijación máx. 7 kN

Añadir a la Lista de Deseos Añadir para comparar

Su precio:
Grapa rápida vertical con bloqueo de seguridad, negra Nr. 91348 Con brazo soporte abierto y pie horizontal, tamaño 2, fuerza de fijación máx. 1,2 kN

Añadir a la Lista de Deseos Añadir para comparar

Su precio:
Grapa rápida horizontal con bloqueo de seguridad, negra Nr. 99648 Con brazo soporte abierto y pie vertical, tamaño 3, fuerza de fijación máx. 2,5 kN

Añadir a la Lista de Deseos Añadir para comparar

Su precio:

Nº de pedido	A	b	C	D	E	F	H	H1	HW mín.	HW máx.	I	k	L	L1	L2	m	N	p	α	α*
90134	6	52	20	5,5	25	11	23,0	139,5	-3	4,5	12	6,0	12,5	78	89	23-31	43	32	105°	60°
90142	8	79	20	7,5	36	19	33,0	186,0	2	11,0	18	7,5	-	112	112	32,5	46	35	105°	60°
90159	10	101	32	8,6	54	16	42,5	221,0	-6	22,5	20	13,0	-	141	130	45,0	64	53	105°	60°
