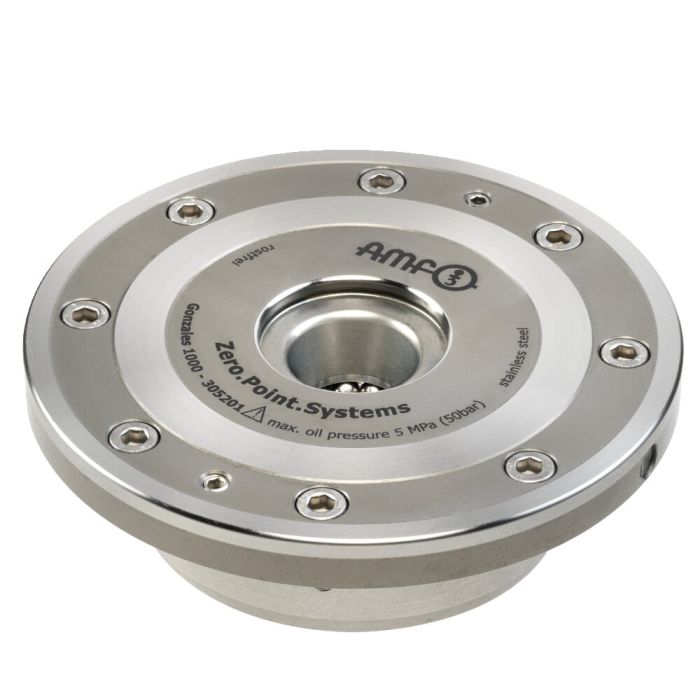

Módulo de fijación enroscable "Gonzales

Aplicación:
Sistema de sujeción de punto cero para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material.

Nota:
Utilice los módulos "Gonzales" exclusivamente con módulos "Gonzales" en una fijación. Al cambiar el sistema, tenga en cuenta que: los módulos "Gonzales" requieren, a diferencia del Speedy 1000/2000 y del DockLock 1000, de una presión de liberación de 50 bar como mín. y 60 bar como máx. En caso de realizar un montaje empotrado, tenga en cuenta el diámetro de la tapa D 112 mm o 140 mm. El módulo de fijación para instalación se abre de forma hidráulica (1) y se bloquea mecánicamente con fuerza de resorte. Por consiguiente, es posible desacoplar la línea de alimentación de presión (el módulo queda cerrado sin necesidad de presión externa).
El módulo de fijación tiene una conexión: 1x apertura hidráulica (1).

* Tenga en cuenta, por favor, las instrucciones de montaje.

Sobre demanda:
- Esquemas de montaje
