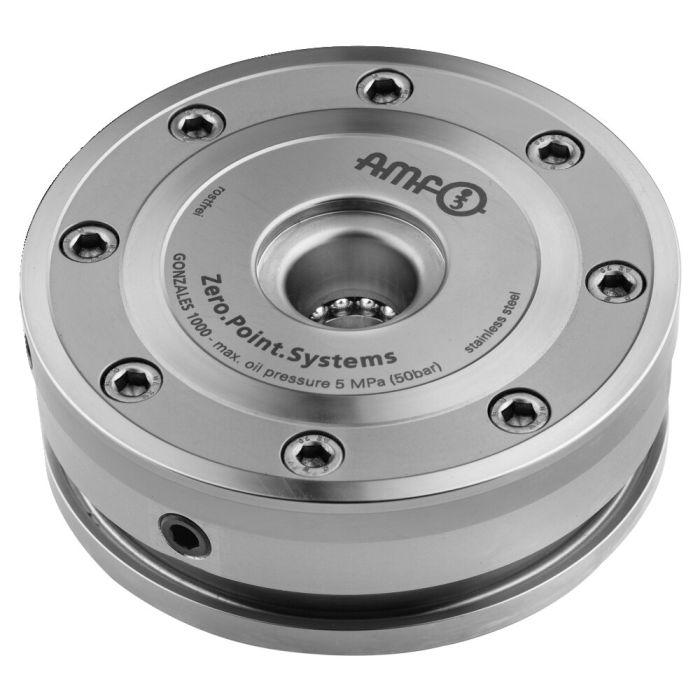

Módulo de fijación para estructura "Gonzales

Aplicación:
Sistema de sujeción de punto cero en combinación con bridas de sujeción de gancho 6370ZBG para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material.

Nota:
Utilice los módulos "Gonzales" exclusivamente con módulos "Gonzales" en una fijación. Al cambiar el sistema, tenga en cuenta que: los módulos "Gonzales" requieren, a diferencia del Speedy 1000/2000 y del DockLock 1000, de una presión de liberación de 50 bar como mín. y 60 bar como máx. El módulo de fijación para estructura se abre de forma hidráulica (1) y se bloquea mecánicamente con fuerza de resorte. Por consiguiente, es posible desacoplar la línea de alimentación de presión (el módulo queda cerrado sin necesidad de presión externa).
El módulo de fijación tiene una conexión: 1x apertura hidráulica (1).

* Tenga en cuenta, por favor, las instrucciones de montaje.

Sobre demanda:
- Esquemas de montaje
